NSN 3110-01-070-7314
Part Details | LINEAR MOTION BALL BEARING
3110-01-070-7314 A cylindrical device, containing three or more oblong ball circuits complete with a retainer to guide the balls in their proper path, specifically designed for use on sliding linear motion shafts to minimize friction and wear.
Alternate Parts: 7725204, 772520-4, SUPER4, SUPER-4, SMC8046611, SM-C-804661-1, 3110-01-070-7314, 01-070-7314, 3110010707314, 010707314
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | JAN 18, 1979 | 01-070-7314 | 61484 ( BEARING, BALL, LINEAR MOTION ) |
REFERENCE DRAWINGS & PICTURES

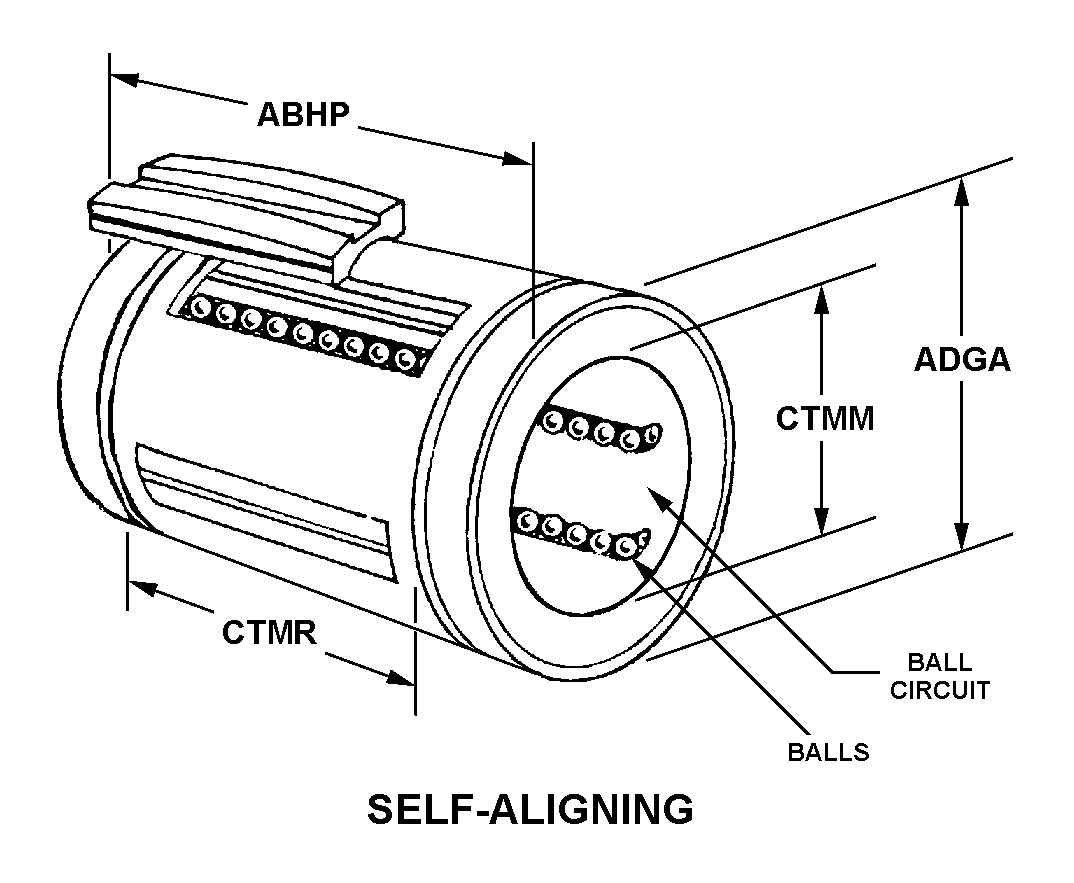

SELF-ALIGNING
Cross Reference | NSN 3110-01-070-7314
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 772520-4 | 96214 | RAYTHEON COMPANYDBA RAYTHEON |
| SUPER-4 | 96881 | THOMSON INDUSTRIES INC |
| SM-C-804661-1 | 80063 | US ARMY COMMUNICATIONS &ELECTRONICS MATERIEL READINESS |
Technical Data | NSN 3110-01-070-7314
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SELF-ALIGNING |
| OVERALL LENGTH | 0.7350 INCHES MINIMUM AND 0.7500 INCHES MAXIMUM |
| OVERALL OUTSIDE DIAMETER | 0.5000 INCHES MINIMUM AND 0.5005 INCHES MAXIMUM |
| WORKING BORE DIAMETER | 0.2495 INCHES MINIMUM AND 0.2505 INCHES MAXIMUM |
| DISTANCE BETWEEN RETAINING RINGS | 0.4270 INCHES MINIMUM AND 0.4470 INCHES MAXIMUM |
| BORE SHAPE | STRAIGHT |
| SURFACE FINISH | GROUND |
| ALIGNMENT TYPE | SELF-ALIGNING |
| SELF-ALIGNMENT LOCATION | INTERNAL |
| BEARING BALL QUANTITY | 4 |
| FEATURES PROVIDED | SNAP RING-GROOVE MOUNTING |
