NSN 3110-01-080-0421
Part Details | NEEDLE BEARING CAM FOLLOWER
3110-01-080-0421 An assembly consisting of a roller and stud used to effect a rolling contact with a cam, and convert the reciprocating or oscillating motion to linear motion.
Alternate Parts: CCFE12SB, CCFE1/2SB, CCFE12SB, CCFE1/2SB, 12273386, 3110-01-080-0421, 01-080-0421, 3110010800421, 010800421
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | JUL 19, 1979 | 01-080-0421 | 00040 ( CAM FOLLOWER, NEEDLE BEARING ) |
REFERENCE DRAWINGS & PICTURES

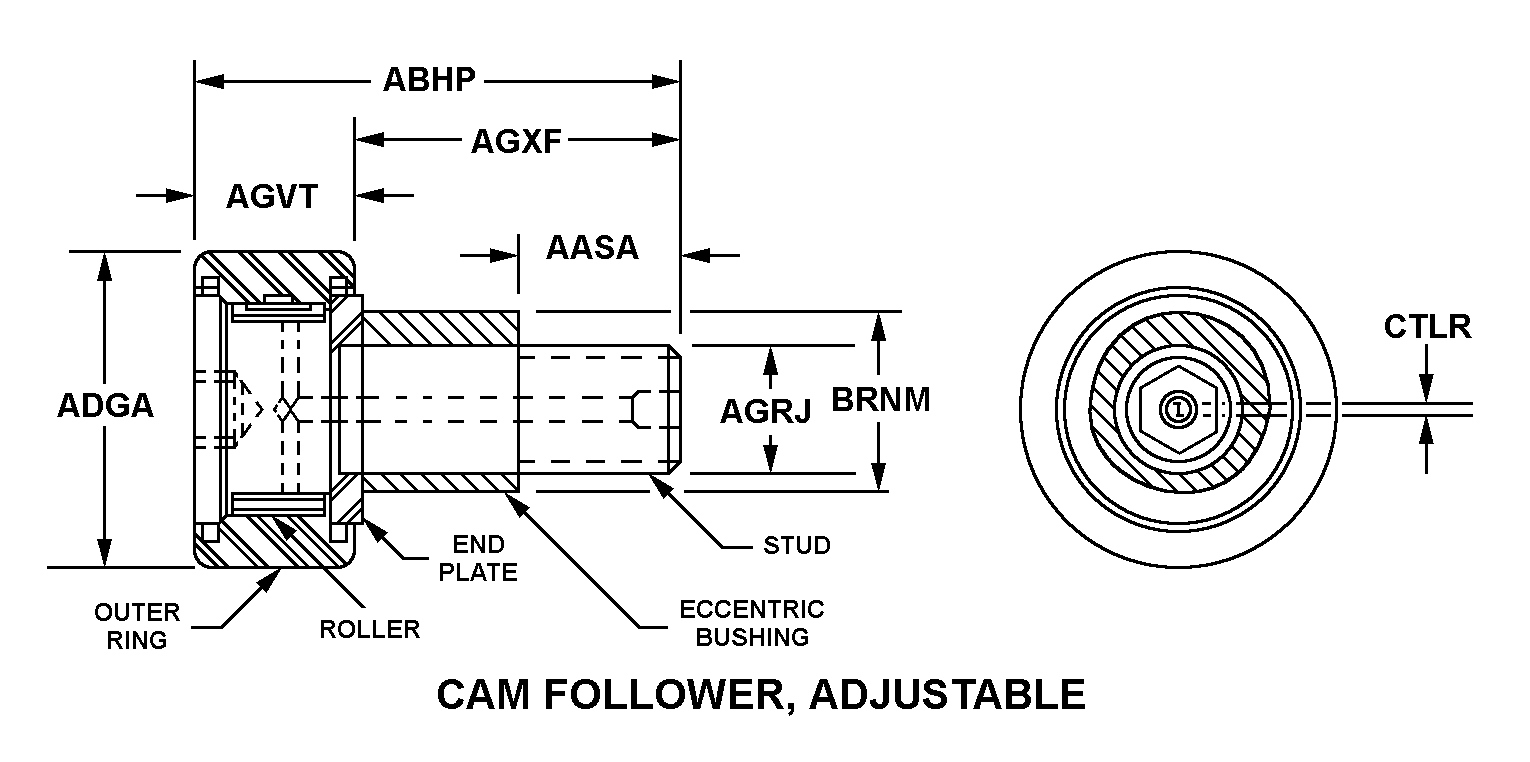

CAM FOLLOWER, ADJUSTABLE
Cross Reference | NSN 3110-01-080-0421
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| CCFE1/2SB | 39317 | MCGILL MANUFACTURING COMPANY INCUSE CAGE CODE 92563 FOR CATALOGING. |
| CCFE1/2SB | 92563 | MCGILL MANUFACTURING COMPANY, INC. |
| 12273386 | 19200 | US ARMY ARDEC RDECOM |
Technical Data | NSN 3110-01-080-0421
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | CAM FOLLOWER, ADJUSTABLE |
| OVERALL LENGTH | 0.4050 INCHES NOMINAL |
| OVERALL OUTSIDE DIAMETER | 0.5000 INCHES NOMINAL |
| OUTER RING WIDTH | 0.3750 INCHES NOMINAL |
| STUD LENGTH | 0.6200 INCHES NOMINAL |
| CAM END DIAMETER | 0.2500 INCHES NOMINAL |
| ECCENTRICITY | 0.0100 INCHES NOMINAL |
