NSN 3110-01-092-3470
Part Details | TAPERED ROLLER BEARING
3110-01-092-3470 A cylindrical device in which the inner cone or outer cup turns upon a single or double row of tapered hardened rollers which roll easily in a race, thus minimizing friction and designed to carry a radial load and capable of sustaining axial thrust. Excludes BEARING, ROLLER, THRUST.
Alternate Parts: C40000, C-40000, 3110-01-092-3470, 01-092-3470, 3110010923470, 010923470
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | MAR 23, 1980 | 01-092-3470 | 00021 ( BEARING, ROLLER, TAPERED ) |
REFERENCE DRAWINGS & PICTURES

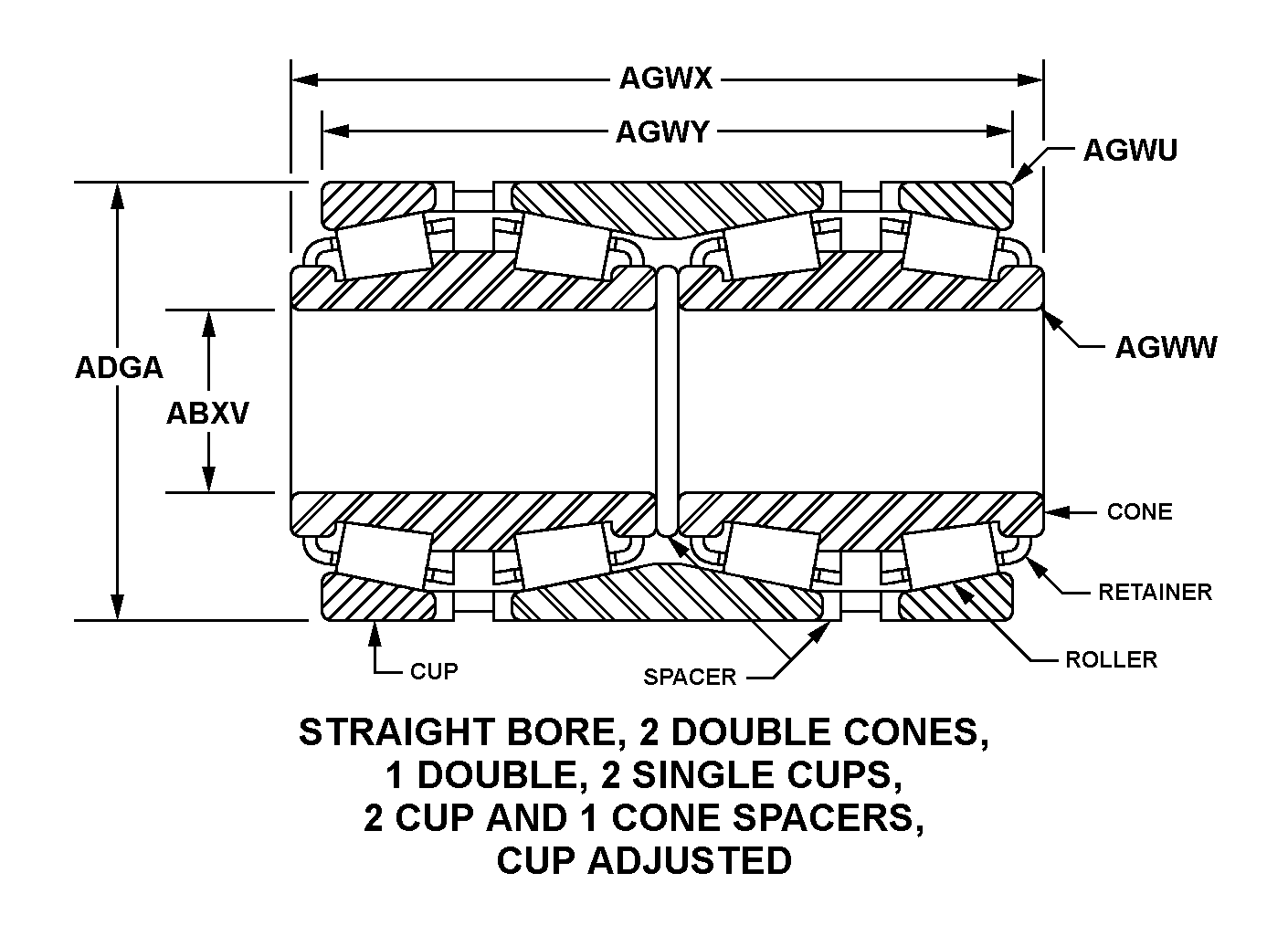

STRAIGHT BORE, 2 DOUBLE CONES, 1 DOUBLE, 2 SINGLE CUPS, 2 CUP AND 1 CONE SPACERS, CUP ADJUSTED
Cross Reference | NSN 3110-01-092-3470
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| C-40000 | 60038 | TIMKEN CORPORATION, THEDIV TIMKEN COMPANY |
Technical Data | NSN 3110-01-092-3470
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | STRAIGHT BORE, 2 DOUBLE CONES, 1 DOUBLE, 2 SINGLE CUPS, 2 CUP AND 1 CONE SPACERS, CUP ADJUSTED |
| OVERALL WIDTH | 7.3750 INCHES NOMINAL |
| BORE DIAMETER | 7.5000 INCHES NOMINAL |
| OVERALL OUTSIDE DIAMETER | 10.5000 INCHES NOMINAL |
| BACKFACE CORNER RADIUS | 0.1300 INCHES NOMINAL |
| CONE WIDTH | 7.3750 INCHES NOMINAL |
| CUP WIDTH | 7.4375 INCHES NOMINAL |
| SPECIAL FEATURES | CUP WIDTH BENCH LATERAL OF 0.1200 IN. |
