NSN 3110-01-115-5401
Part Details | DUPLEX BALL BEARING
3110-01-115-5401 Two single row annular ball bearings selected dimensionally to be a matched pair or set. The ring faces have been specially ground to specified offsets that will produce predetermined preload when mounted. May include a single row angular contact bearing with faces specially ground for duplex mounting.
Alternate Parts: HADR00867, HADR008-67, R1908B11C2K274, R1908B11C2K27-4, 9018581C, 901858-1C, 2MM9308WOCRVDU, 3110-01-115-5401, 01-115-5401, 3110011155401, 011155401
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | JUL 09, 1981 | 01-115-5401 | 30213 ( BEARING, BALL, DUPLEX ) |
REFERENCE DRAWINGS & PICTURES

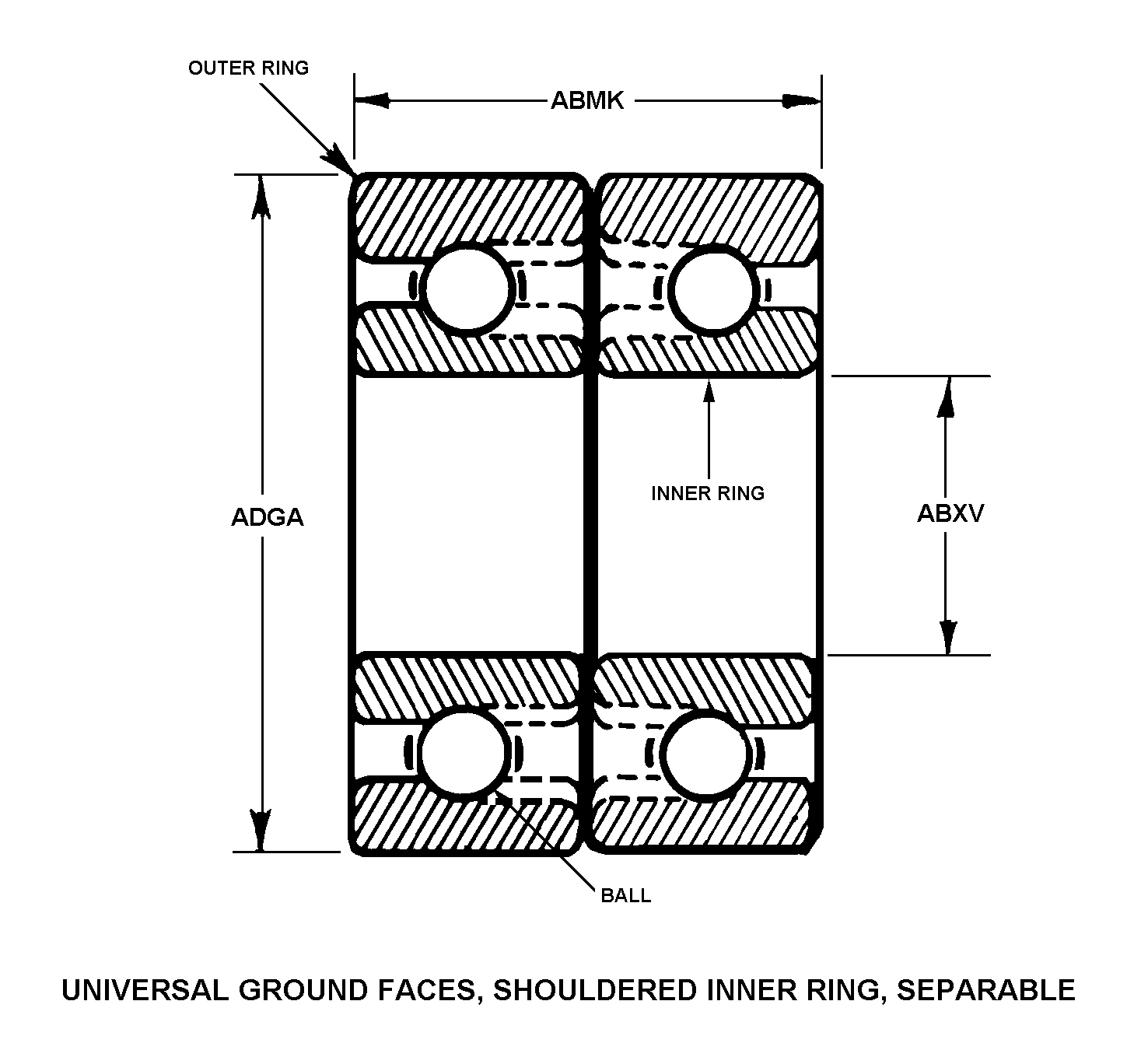

UNIVERSAL GROUND FACES, SHOULDERED INNER RING, SEPARABLE
Cross Reference | NSN 3110-01-115-5401
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| HADR008-67 | 78118 | MPB CORPORATIONDBA TIMKEN AEROSPACE |
| R1908B11C2K27-4 | 83086 | NEW HAMPSHIRE BALL BEARINGS, INC.DIV HITECH DIVISION |
| 901858-1C | 82577 | RAYTHEON COMPANYDBA RAYTHEON |
| 2MM9308WOCRVDU | 21335 | TIMKEN COMPANY, THEDIV TIMKEN AEROSPACE |
Technical Data | NSN 3110-01-115-5401
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | UNIVERSAL GROUND FACES, SHOULDERED INNER RING, SEPARABLE |
| OVERALL WIDTH | 24.00 MILLIMETERS NOMINAL |
| BORE DIAMETER | 40.00 MILLIMETERS NOMINAL |
| OVERALL OUTSIDE DIAMETER | 62.00 MILLIMETERS NOMINAL |
| LUBRICATION MATERIAL | LUBRICATING OIL |
| STANDARD TOLERANCE DESIGNATION | ABEC NO.7 |
| SURFACE FINISH | GROUND |
| RETAINER FABRICATION METHOD | MACHINED |
| LOAD DIRECTION | ANGULAR |
| INTERNAL FIT-UP DESIGNATION | STANDARD |
| CONTACT ANGLE | 18.0 DEGREES NOMINAL |
| FEATURES PROVIDED | EXTRA LIGHT DUTY SERIES |
| SPECIAL FEATURES | RETAINER VACUUM IMPREGNATED WITH OIL |
