NSN 3110-01-171-9437
Part Details | DUPLEX BALL BEARING
3110-01-171-9437 Two single row annular ball bearings selected dimensionally to be a matched pair or set. The ring faces have been specially ground to specified offsets that will produce predetermined preload when mounted. May include a single row angular contact bearing with faces specially ground for duplex mounting.
Alternate Parts: Q0L04DTL1A, Q0L04-DTL-1A, 5189737, 2926375, 5189737, 3110-01-171-9437, 01-171-9437, 3110011719437, 011719437
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | FEB 15, 1984 | 01-171-9437 | 30213 ( BEARING, BALL, DUPLEX ) |

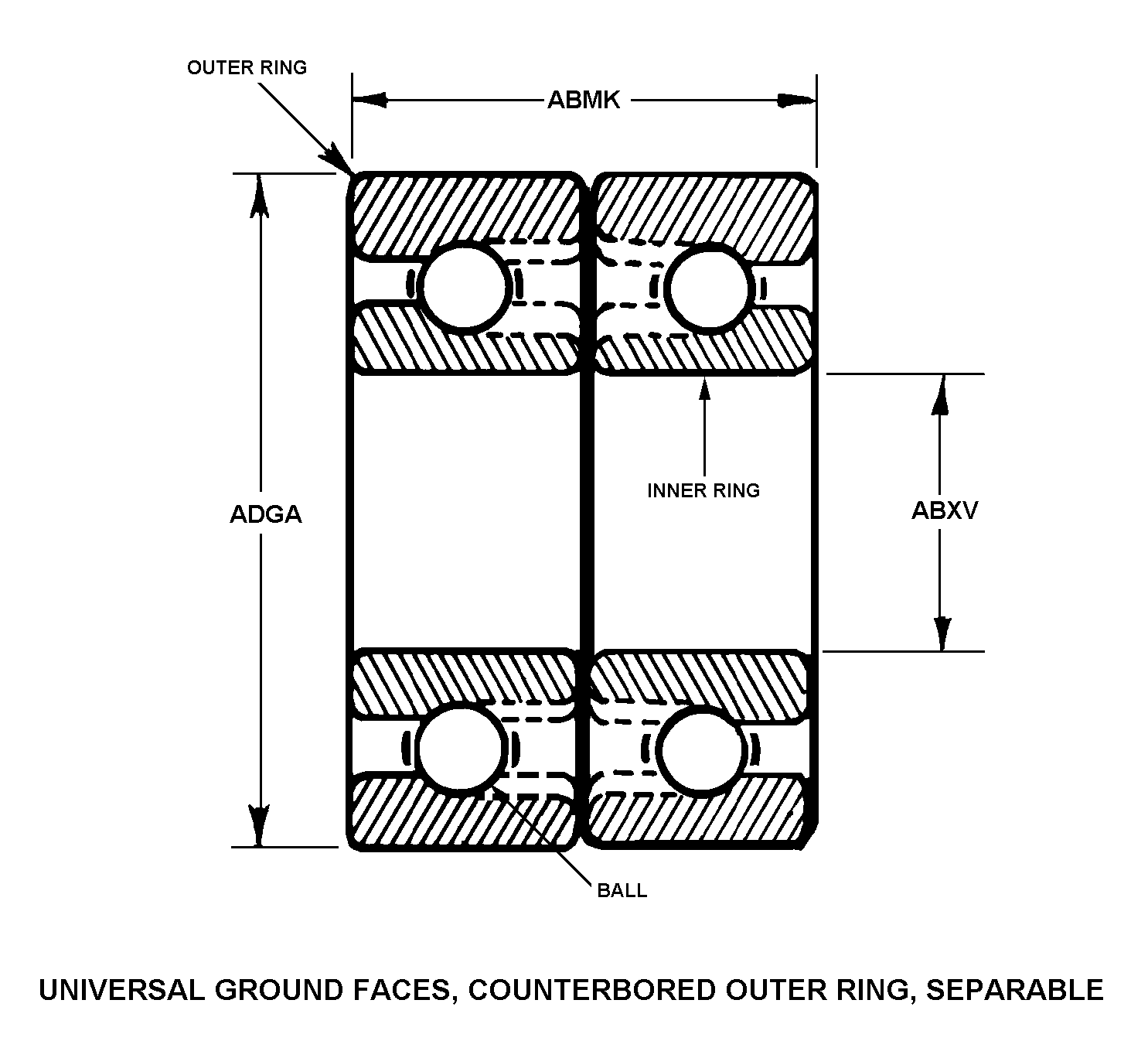

REFERENCE DRAWINGS & PICTURES
UNIVERSAL GROUND FACES, COUNTERBORED OUTER RING, SEPARABLE
Cross Reference | NSN 3110-01-171-9437
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| Q0L04-DTL-1A | 43334 | GENERAL MOTORS CORPDELCO MORAINE NDH DIV |
| 5189737 | 53711 | NAVAL SEA SYSTEMS COMMAND |
| 2926375 | 53711 | NAVAL SEA SYSTEMS COMMAND |
| 5189737 | 15090 | RAYTHEON COMPANYDBA RAYTHEON |
Technical Data | NSN 3110-01-171-9437
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | UNIVERSAL GROUND FACES, COUNTERBORED OUTER RING, SEPARABLE |
| OVERALL WIDTH | 0.9448 INCHES NOMINAL |
| BORE DIAMETER | 0.7870 INCHES MINIMUM AND 0.7874 INCHES MAXIMUM |
| OVERALL OUTSIDE DIAMETER | 1.6530 INCHES MINIMUM AND 1.6535 INCHES MAXIMUM |
| SURFACE FINISH | UNGROUND |
| LOAD DIRECTION | ANGULAR |
| CONTACT ANGLE | 15.0 DEGREES NOMINAL |
| TEST DATA DOCUMENT | 53711-5189737 DRAWING (THIS IS THE BASIC GOVERNING DRAWING, SUCH AS A CONTRACTOR DRAWING, ORIGINAL EQUIPMENT MANUFACTURER DRAWING, ETC.; EXCLUDES ANY SPECIFICATION, STANDARD OR OTHER DOCUMENT THAT MAY BE REFERENCED IN A BASIC GOVERNING DRAWING) |
