NSN 3110-01-198-4702
Part Details | ANNULAR BALL BEARING
3110-01-198-4702 A cylindrical device in which the inner or outer ring turns upon a single or double row of hardened balls which roll easily between the two rings, thus minimizing friction. For items with faces specially ground for duplex mounting see BEARING, BALL, DUPLEX. Excludes BEARING, BALL, AIRFRAME.
Alternate Parts: 5050T89P01, 5050T89, 9130UK108, 9130-UK-108, 3110-01-198-4702, 01-198-4702, 3110011984702, 011984702
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | JAN 09, 1985 | 01-198-4702 | 00014 ( BEARING, BALL, ANNULAR ) |
REFERENCE DRAWINGS & PICTURES

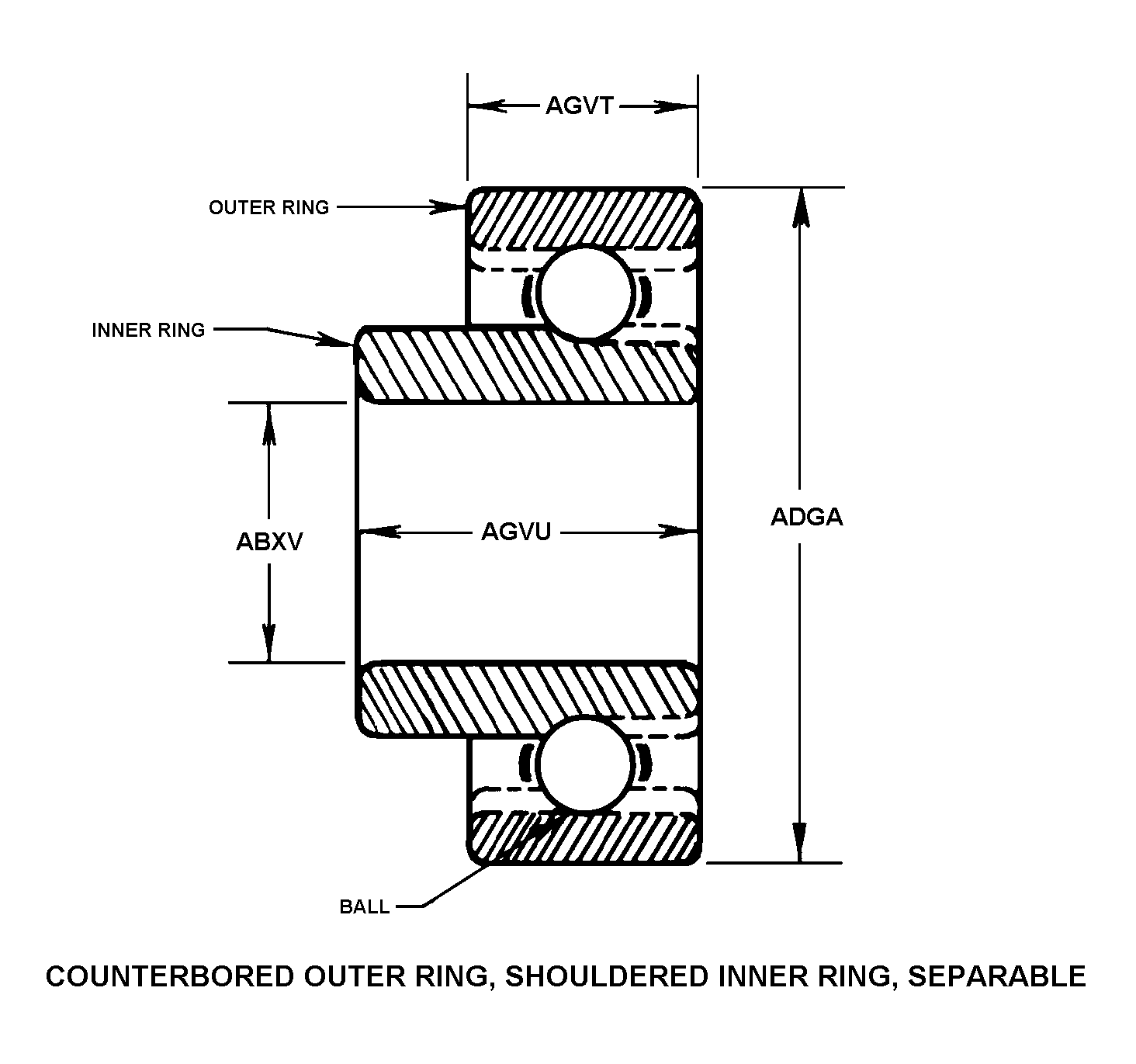

COUNTERBORED OUTER RING, SHOULDERED INNER RING, SEPARABLE
Cross Reference | NSN 3110-01-198-4702
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 5050T89P01 | 99207 | GENERAL ELECTRIC COMPANYDBA GE |
| 5050T89 | 99207 | GENERAL ELECTRIC COMPANYDBA GE |
| 9130-UK-108 | 38443 | SKF USA INC.DBA SKF AEROENGINE NORTH AMERICA |
Technical Data | NSN 3110-01-198-4702
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | COUNTERBORED OUTER RING, SHOULDERED INNER RING, SEPARABLE |
| BORE DIAMETER | 5.9051 INCHES MINIMUM AND 5.9055 INCHES MAXIMUM |
| OVERALL OUTSIDE DIAMETER | 8.6609 INCHES MINIMUM AND 8.6614 INCHES MAXIMUM |
| OUTER RING WIDTH | 1.1004 INCHES MINIMUM AND 1.1024 INCHES MAXIMUM |
| INNER RING WIDTH | 1.2942 INCHES MINIMUM AND 1.2992 INCHES MAXIMUM |
| BORE SHAPE | STRAIGHT |
| SURFACE FINISH | GROUND |
| RETAINER FABRICATION METHOD | MACHINED |
| SHIELD QUANTITY | 2 |
| LOAD DIRECTION | RADIAL |
| SPECIAL FEATURES | SILVER PLATE CAGE 0.001-0.002 THKPER AMS 2410;INNER RING IS SPLIT |
| REFERENCE NUMBER DIFFERENTIATING CHARACTERISTICS | AS DIFFERENTIATED BY THE SOURCE CONTROL |
| END ITEM IDENTIFICATION | ACFT ENG TF34GE100A |
