NSN 3110-01-209-9493
Part Details | ANNULAR BALL BEARING
3110-01-209-9493 A cylindrical device in which the inner or outer ring turns upon a single or double row of hardened balls which roll easily between the two rings, thus minimizing friction. For items with faces specially ground for duplex mounting see BEARING, BALL, DUPLEX. Excludes BEARING, BALL, AIRFRAME.
Alternate Parts: ER19TC, ER-19TC, ER19TC, ER-19TC, 3110-01-209-9493, 01-209-9493, 3110012099493, 012099493
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | JUN 05, 1985 | 01-209-9493 | 00014 ( BEARING, BALL, ANNULAR ) |
REFERENCE DRAWINGS & PICTURES

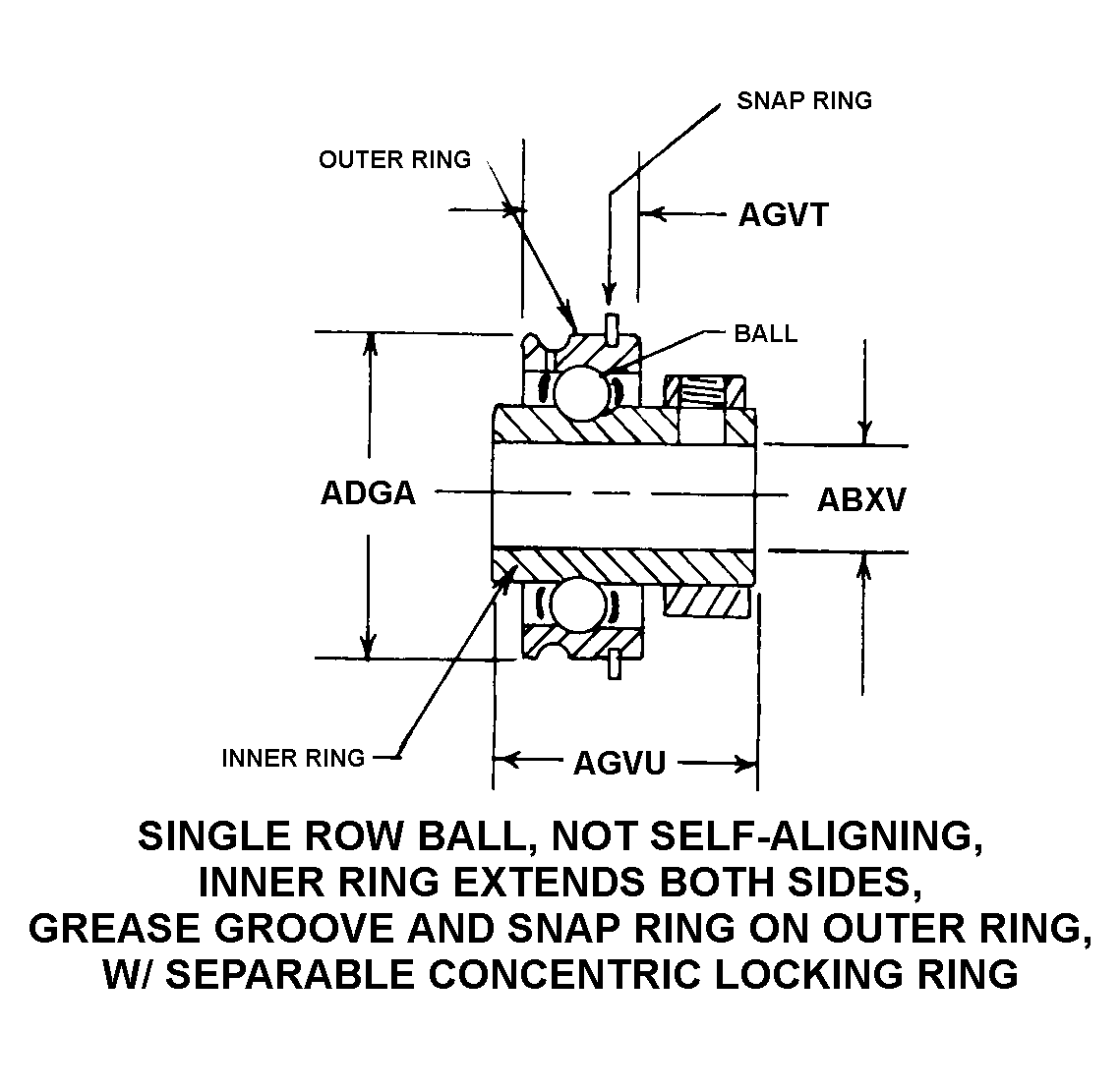

SINGLE ROW BALL, NOT SELF-ALIGNING, INNER RING EXTENDS BOTH SIDES, GREASE GROOVE AND SNAP RING ON OUTER RING, WITH SEPARABLE CONCENTRIC LOCKING RING
Cross Reference | NSN 3110-01-209-9493
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| ER-19TC | 02695 | MORSE INDUSTRIAL CORPSEALMASTER BEARING DIV |
| ER-19TC | 94023 | SUPER-GRAIN CORP |
Technical Data | NSN 3110-01-209-9493
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SINGLE ROW BALL, NOT SELF-ALIGNING, INNER RING EXTENDS BOTH SIDES, GREASE GROOVE AND SNAP RING ON OUTER RING, WITH SEPARABLE CONCENTRIC LOCKING RING |
| BORE DIAMETER | 1.1875 INCHES NOMINAL |
| OVERALL OUTSIDE DIAMETER | 2.4409 INCHES NOMINAL |
| OUTER RING WIDTH | 0.8750 INCHES NOMINAL |
| INNER RING WIDTH | 1.5625 INCHES NOMINAL |
| LUBRICATION MATERIAL | GREASE |
| STANDARD TOLERANCE DESIGNATION | ABEC NO.1 |
| BORE SHAPE | STRAIGHT |
| SURFACE FINISH | GROUND |
| RETAINER FABRICATION METHOD | PRESSED |
| SEAL QUANTITY | 2 |
| BEARING SEAL TYPE | CONTACT |
| ALIGNMENT TYPE | RIGID |
| LOAD DIRECTION | RADIAL |
| INTERNAL FIT-UP DESIGNATION | STANDARD |
| FEATURES PROVIDED | LUBRICATION GROOVE AND LUBRICATION HOLE AND SNAP RING-GROOVE MOUNTING |
