NSN 3110-01-321-0595
Part Details | ANNULAR BALL BEARING
3110-01-321-0595 A cylindrical device in which the inner or outer ring turns upon a single or double row of hardened balls which roll easily between the two rings, thus minimizing friction. For items with faces specially ground for duplex mounting see BEARING, BALL, DUPLEX. Excludes BEARING, BALL, AIRFRAME.
Alternate Parts: 23503884, 40BVV09A, 40BVV09-A, FPF22264, 3110-01-321-0595, 01-321-0595, 3110013210595, 013210595
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | JUN 07, 1990 | 01-321-0595 | 00014 ( BEARING, BALL, ANNULAR ) |
REFERENCE DRAWINGS & PICTURES

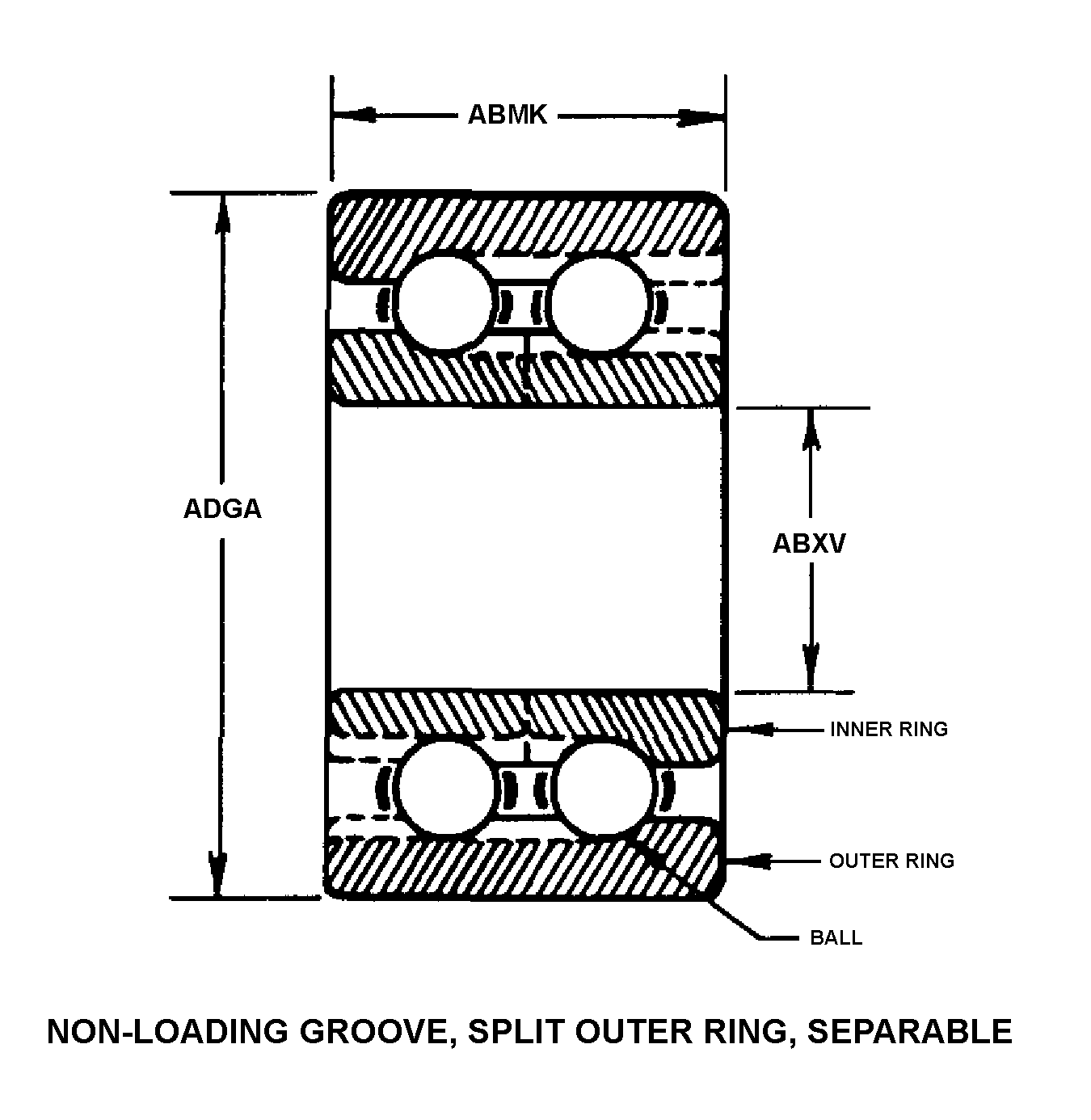

NON-LOADING GROOVE, SPLIT OUTER RING, SEPARABLE
Cross Reference | NSN 3110-01-321-0595
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 23503884 | 72582 | MTU AMERICA INC. |
| 40BVV09-A | S5225 | NACHI FUJIKOSHI CORPORATION WORLDTRADE CENTER |
| FPF22264 | S5225 | NACHI FUJIKOSHI CORPORATION WORLDTRADE CENTER |
Technical Data | NSN 3110-01-321-0595
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | NON-LOADING GROOVE, SPLIT OUTER RING, SEPARABLE |
| OVERALL WIDTH | 46.0 MILLIMETERS NOMINAL |
| BORE DIAMETER | 40.0 MILLIMETERS NOMINAL |
| OVERALL OUTSIDE DIAMETER | 90.0 MILLIMETERS NOMINAL |
| STANDARD TOLERANCE DESIGNATION | ABEC NO.1 |
| BORE SHAPE | STRAIGHT |
| SURFACE FINISH | GROUND |
| ALIGNMENT TYPE | RIGID |
| LOAD DIRECTION | ANGULAR |
| CONTACT ANGLE | 30.0 DEGREES NOMINAL |
