NSN 3110-01-356-5118
Part Details | ANNULAR BALL BEARING
3110-01-356-5118 A cylindrical device in which the inner or outer ring turns upon a single or double row of hardened balls which roll easily between the two rings, thus minimizing friction. For items with faces specially ground for duplex mounting see BEARING, BALL, DUPLEX. Excludes BEARING, BALL, AIRFRAME.
Alternate Parts: 36050941, 3605094-1, M1901HX1, 551177, 36050941, 3605094-1, 36050941, 3605094-1, 36050941, 3605094-1, 3110-01-356-5118, 01-356-5118, 3110013565118, 013565118
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | APR 05, 1992 | 01-356-5118 | 00014 ( BEARING, BALL, ANNULAR ) |
REFERENCE DRAWINGS & PICTURES

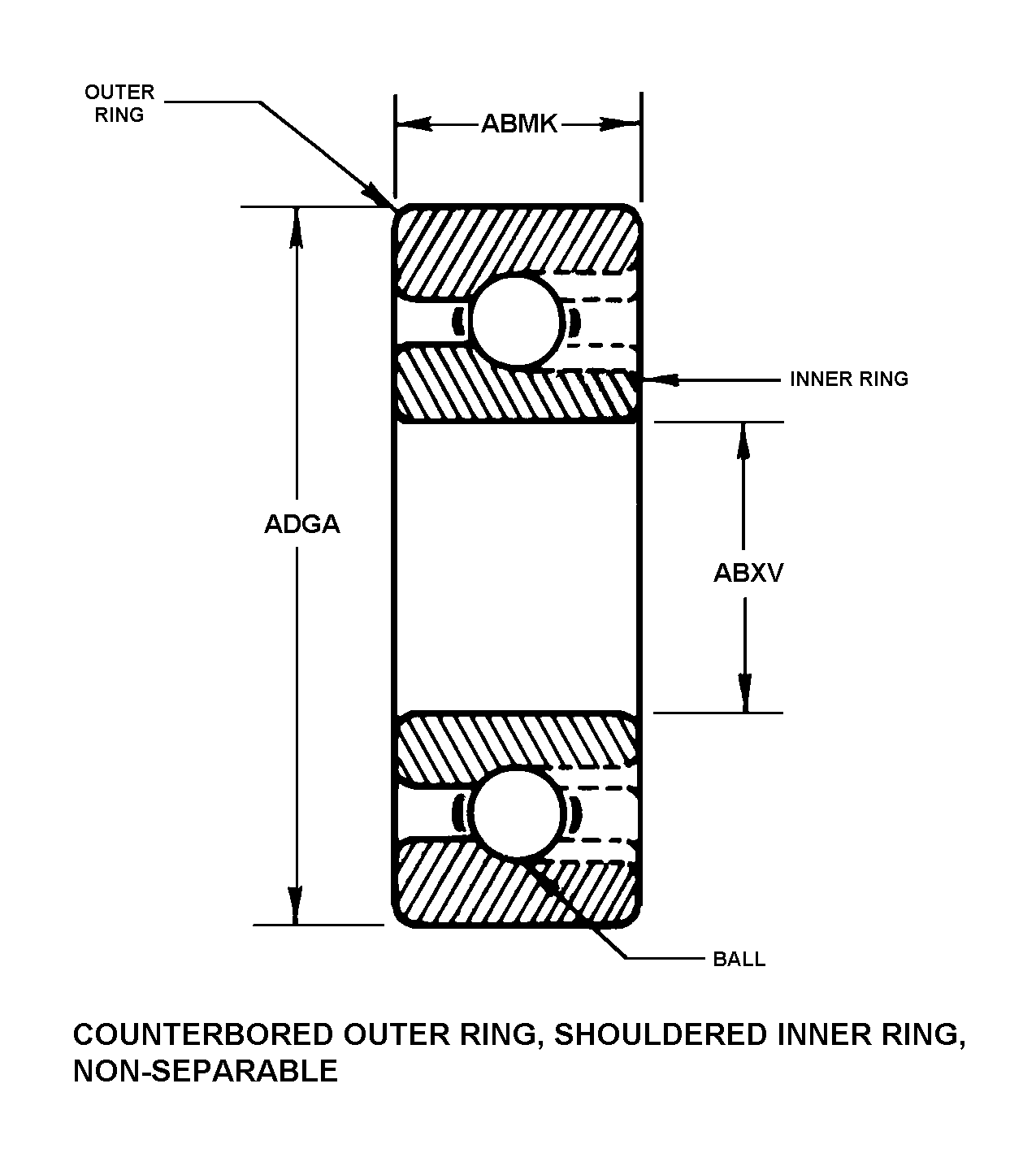

COUNTERBORED OUTER RING, SHOULDER INNER RING, NON-SEPARABLE
Cross Reference | NSN 3110-01-356-5118
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 3605094-1 | 70854 | BARDEN CORPORATION, THEDIV BARDEN PRECISION BEARINGS |
| M1901HX1 | 70854 | BARDEN CORPORATION, THEDIV BARDEN PRECISION BEARINGS |
| 551177 | 43991 | FAG BEARINGS CORPORATION |
| 3605094-1 | 43991 | FAG BEARINGS CORPORATION |
| 3605094-1 | 99193 | HONEYWELL INTERNATIONAL INC.DBA HONEYWELL |
| 3605094-1 | 59364 | HONEYWELL INTERNATIONAL INC.DBA HONEYWELL |
Technical Data | NSN 3110-01-356-5118
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | COUNTERBORED OUTER RING, SHOULDER INNER RING, NON-SEPARABLE |
| OVERALL WIDTH | 6.0 MILLIMETERS NOMINAL |
| BORE DIAMETER | 12.0 MILLIMETERS NOMINAL |
| OVERALL OUTSIDE DIAMETER | 24.0 MILLIMETERS NOMINAL |
| BORE SHAPE | STRAIGHT |
| SURFACE FINISH | GROUND |
| ALIGNMENT TYPE | RIGID |
| LOAD DIRECTION | ANGULAR |
| CONTACT ANGLE | 15.0 DEGREES NOMINAL |
| SPECIAL FEATURES | GARRETT AUXILARY SPECIAL FEATURE- X1 |
