NSN 3110-01-512-9556
Part Details | ANNULAR BALL BEARING
3110-01-512-9556 A cylindrical device in which the inner or outer ring turns upon a single or double row of hardened balls which roll easily between the two rings, thus minimizing friction. For items with faces specially ground for duplex mounting see BEARING, BALL, DUPLEX. Excludes BEARING, BALL, AIRFRAME.
Alternate Parts: 20726GB017 FIND NO. 19, 144404, 5205A2RS, 5205A-2RS, 3205A2RS1, 3205A-2RS1, 3110-01-512-9556, 01-512-9556, 3110015129556, 015129556
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | SEP 15, 2003 | 01-512-9556 | 00014 ( BEARING, BALL, ANNULAR ) |
REFERENCE DRAWINGS & PICTURES

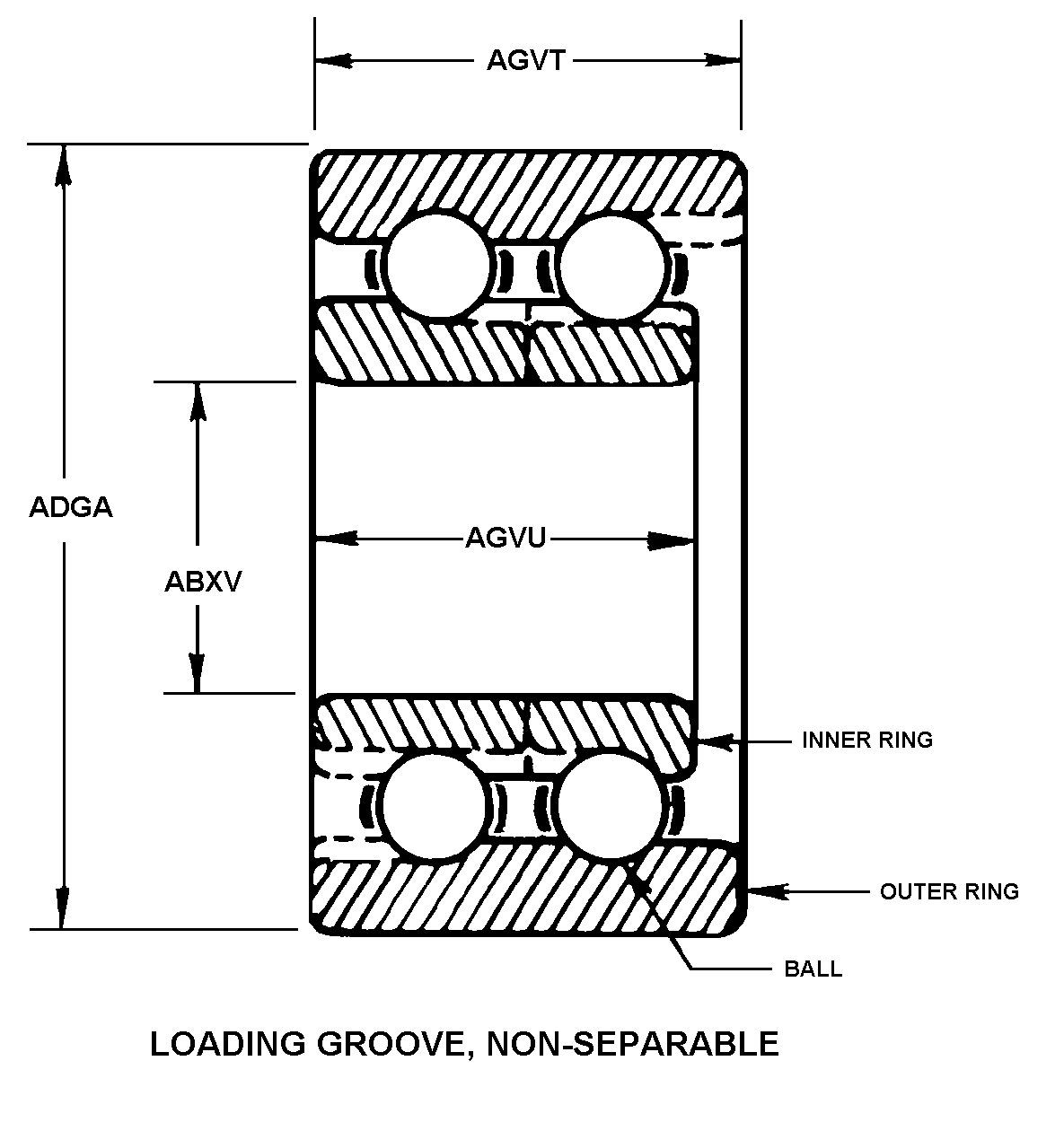

LOADING GROOVE, NON-SEPARABLE
Cross Reference | NSN 3110-01-512-9556
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 20726GB017 FIND NO. 19 | 98523 | JERED LLCDBA PAR |
| 144404 | 98523 | JERED LLCDBA PAR |
| 5205A-2RS | 52676 | SKF USA INC. |
| 3205A-2RS1 | 52676 | SKF USA INC. |
Technical Data | NSN 3110-01-512-9556
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | LOADING GROOVE, NON-SEPARABLE |
| BORE DIAMETER | 0.9843 INCHES NOMINAL |
| OVERALL OUTSIDE DIAMETER | 2.0472 INCHES NOMINAL |
| OUTER RING WIDTH | 0.8125 INCHES NOMINAL |
| INNER RING WIDTH | 0.8125 INCHES NOMINAL |
| INTERNAL FIT-UP CONTACT ANGULAR DIRECTION | PRIMARILY RADIAL |
| LUBRICATION MATERIAL | 0$DLBC000 |
| BORE SHAPE | STRAIGHT |
| SURFACE FINISH | GROUND |
| SEAL QUANTITY | 2 |
| BEARING SEAL TYPE | LIPS TURNED INWARDLY |
| LOAD DIRECTION | ANGULAR |
| SPECIAL FEATURES | ANGULAR CONTACT BALL BEARINGS,DOUBLE ROW WITH 2 SEALS.MAY BE USED WITH GREASE OR OIL,SPEED RATING R/MIN GREASE-8000,OIL-11000. |
| END ITEM IDENTIFICATION | XMTR,RUDDER ASSY |
