NSN 4730-01-010-0997
Part Details | PIPE FLANGE SAFETY SHIELD
4730-01-010-0997 An item specifically designed to fit around a pipe flange joint to confine high pressure spray from a flanged joint leak and prevents uncontrolled spray of fluids that could result in injury to personnel and damage to equipment and materials.
Alternate Parts: 1694923, CS473001275, CS4730-0127-5, 80321455185, 803-2145518-5, 8032145518, 803-2145518, 5X30SS, 4730-01-010-0997, 01-010-0997, 4730010100997, 010100997
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 47 | SEP 22, 1975 | 01-010-0997 | 32552 ( SHIELD, SAFETY, PIPE FLANGE ) |

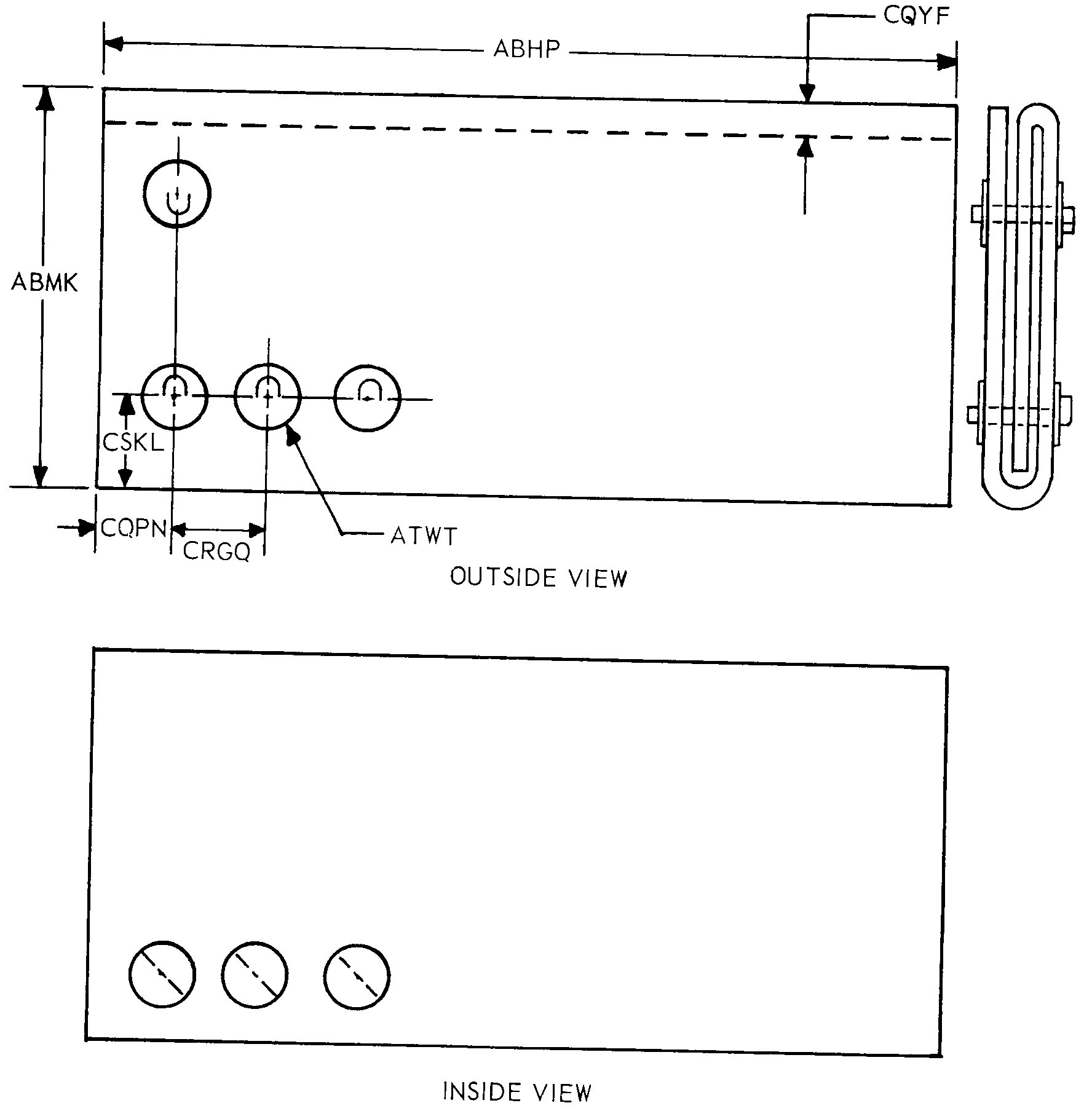

REFERENCE DRAWINGS & PICTURES
SHIELD, SAFETY, PIPE FLANGE
Cross Reference | NSN 4730-01-010-0997
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 1694923 | Z4779 | ASC PTY LTD |
| CS4730-0127-5 | 16236 | DLA LAND AND MARITIMEDBA ENGINEERING AND TECHNICAL |
| 803-2145518-5 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| 803-2145518 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| 5X30SS | 64415 | SELEX ES INC. |
Technical Data | NSN 4730-01-010-0997
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SHIELD, SAFETY, PIPE FLANGE |
| OVERALL LENGTH | 360.000 INCHES NOMINAL |
| OVERALL WIDTH | 5.000 INCHES NOMINAL |
| DISTANCE FROM HOOK CENTER TO NEAREST OUTSIDE EDGE ALONG LENGTH | 0.625 INCHES NOMINAL |
| DISTANCE FROM SEWN SEAM TO NEAREST OUTSIDE EDGE ALONG LENGTH | 0.375 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN HOOKS | 3.000 INCHES NOMINAL |
| DISTANCE FROM HOOK CENTER TO NEAREST OUTSIDE EDGE ALONG WIDTH | 0.750 INCHES NOMINAL |
| HOOK QUANTITY | 228 |
| SPECIAL FEATURES | EACH SHIELD STOCK SHALL BE ROLLED WITH THE HOOKS ON THE INSIDE WHEN PACKAGED,MATERIAL: ALUMINIZED GLASS,MIL-C-20079,TYPE 1,CLASS 10 |
