NSN 5340-00-392-4747
Part Details | HELICAL COMPRESSION SPRING SEAT
5340-00-392-4747 A circular item, usually having a flat or grooved flange, boss(es), and/or counterbore designed to accommodate the end of the spring. It is used to position the spring, but does not encase the spring or restrain lateral motion. It may be used in conjunction with a RETAINER, HELICAL COMPRESSION SPRING. Excludes WASHER (1), (as modified); SEAT, BALL SOCKET and HOLDER, SPRING. See also ROTOR, ENGINE POPPET VALVE.
Alternate Parts: 78036A, 78036, 78036A, 78036, 559D10593, 559D1-0593, 133MAJ1, H78036A, 5340-00-392-4747, 00-392-4747, 5340003924747, 003924747
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1961 | 00-392-4747 | 24328 ( SEAT, HELICAL COMPRESSION SPRING ) |
REFERENCE DRAWINGS & PICTURES

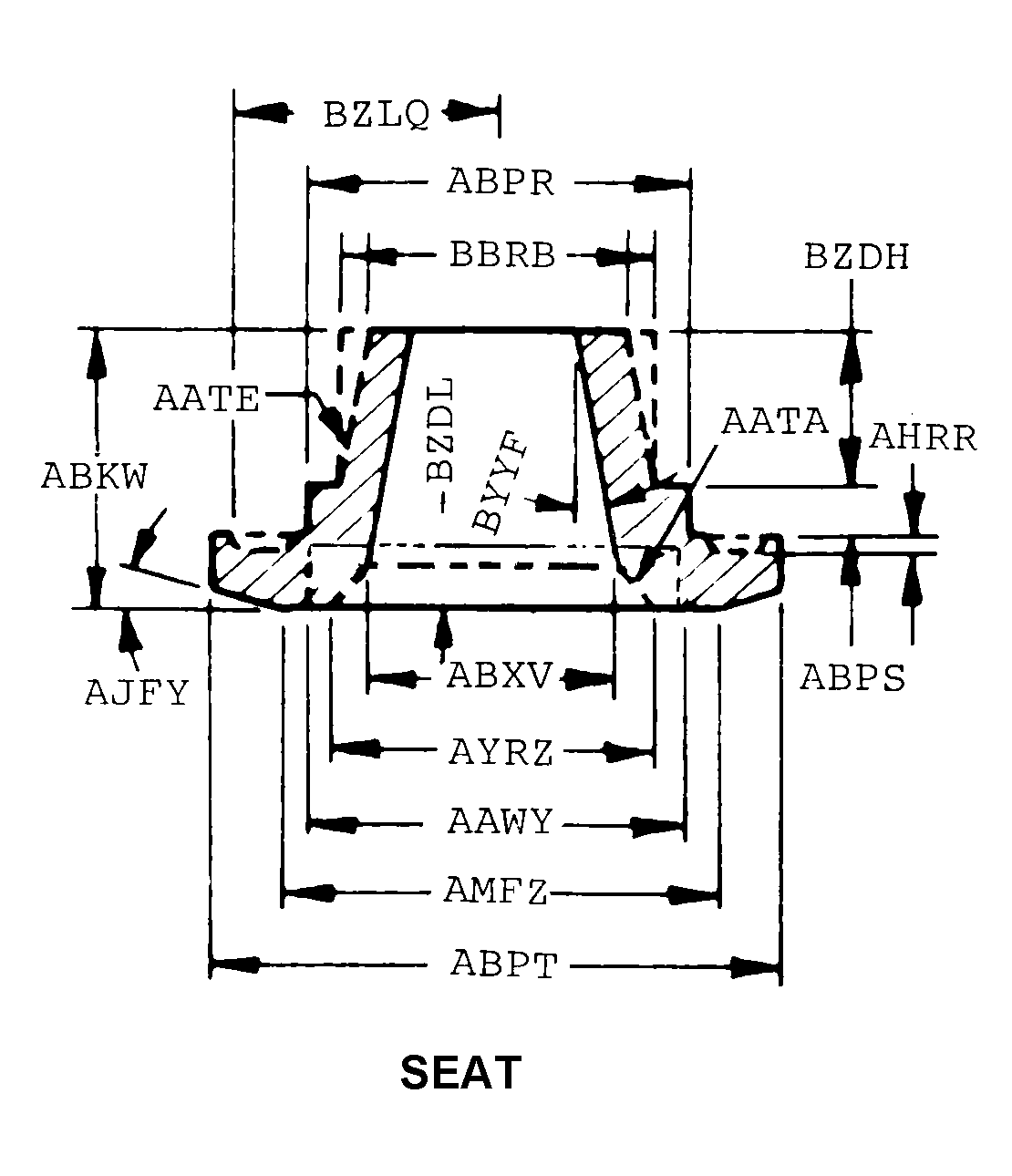

SEAT
Cross Reference | NSN 5340-00-392-4747
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 78036A | 50870 | ARNOLD A. SEMLER, INC.DBA ASSOCIATED INDUSTRIES |
| 78036 | 1ML14 | BRINKLEY TECHNOLOGY GROUP, LLCDBA HERCULES ENGINE COMPONENTS |
| 78036A | 28265 | HERCULES ENGINE CO INC |
| 78036 | 28265 | HERCULES ENGINE CO INC |
| 559D1-0593 | 75377 | KURZ & ROOT GENERATOR COMPANY, LLC |
| 133MAJ1 | 05415 | LINDE LIFT TRUCK CORP. |
| H78036A | 05415 | LINDE LIFT TRUCK CORP. |
Technical Data | NSN 5340-00-392-4747
| Characteristic | Specifications |
|---|---|
| MATERIAL | STEEL |
| STYLE DESIGNATOR | SEAT |
| OVERALL HEIGHT | 0.3420 INCHES NOMINAL |
| END DIAMETER | 0.6460 INCHES NOMINAL |
| DISTANCE FROM END TO FIRST STEP | 0.1010 INCHES NOMINAL |
| FIRST STEP DIAMETER | 0.9220 INCHES NOMINAL |
| FIRST STEP LENGTH | 0.1090 INCHES NOMINAL |
| SECOND STEP DIAMETER | 1.1870 INCHES NOMINAL |
| SECOND END DIAMETER | 0.8120 INCHES NOMINAL |
| BORE DIAMETER | 0.2710 INCHES NOMINAL |
| BORE TAPER IN DEG | 10.0 |
| SEAT ANGLE IN DEG | 10.0 |
| DESIGN TYPE | SOLID |
| SPECIAL FEATURES | NOT CASEHARDENED |
