NSN 5999-01-090-0213
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-090-0213 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: 0707013004, 07-07-01-3004, 0705013847, 07-0501-3847, 810AS230, 0707013004, 07-07-01-3004, 0705013847, 07-0501-3847, 5999-01-090-0213, 01-090-0213, 5999010900213, 010900213
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | FEB 10, 1980 | 01-090-0213 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |
REFERENCE DRAWINGS & PICTURES
METAL AND NONMETALLIC MATERIALS

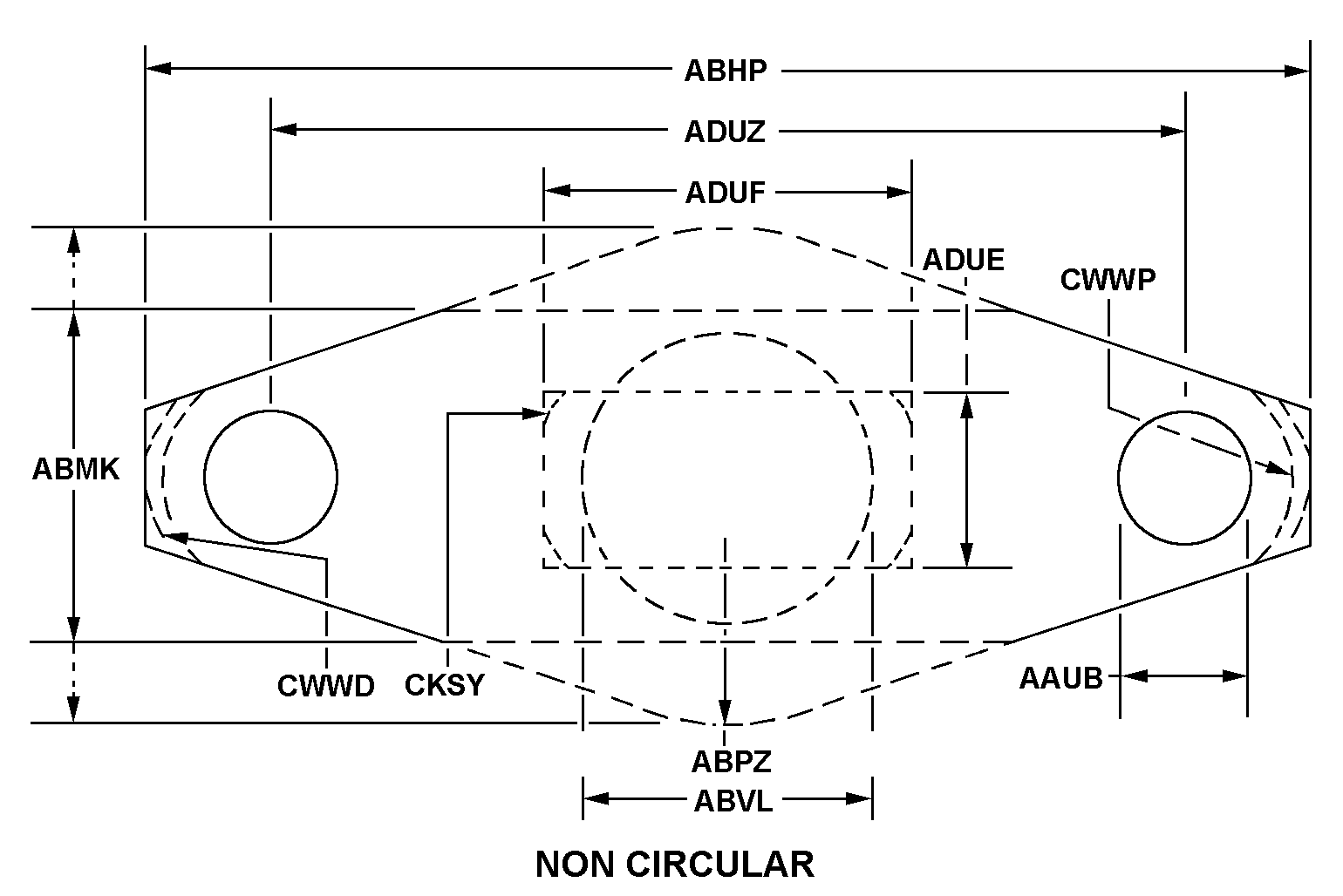

NON-CIRCULAR
Cross Reference | NSN 5999-01-090-0213
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 07-07-01-3004 | 12881 | METAL TEXTILES CORPORATIONDBA METAL TEXTILES |
| 07-0501-3847 | 12881 | METAL TEXTILES CORPORATIONDBA METAL TEXTILES |
| 810AS230 | 30003 | NAVAL AIR SYSTEMS COMMAND MANAGEDORIGINAL DESIGN ACTIVITY NOT |
| 07-07-01-3004 | 18565 | PARKER-HANNIFIN CORPORATIONDBA PARKER CHOMERICS DIV |
| 07-0501-3847 | 18565 | PARKER-HANNIFIN CORPORATIONDBA PARKER CHOMERICS DIV |
Technical Data | NSN 5999-01-090-0213
| Characteristic | Specifications |
|---|---|
| ENVIRONMENTAL PROTECTION MATERIAL LOCATION | THROUGHOUT RF SHIELDING GASKET |
| CROSS-SECTIONAL SHAPE STYLE | 9 METAL AND NONMETALLIC MATERIALS |
| CROSS-SECTIONAL HEIGHT | 0.050 INCHES MINIMUM AND 0.060 INCHES MAXIMUM |
| STYLE DESIGNATOR | NON-CIRCULAR |
| HOLE DIAMETER | 0.172 INCHES NOMINAL |
| OVERALL LENGTH | 1.300 INCHES NOMINAL |
| OVERALL WIDTH | 0.750 INCHES NOMINAL |
| APERTURE DIAMETER | 0.730 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN BOLT HOLES ALONG LENGTH | 1.000 INCHES NOMINAL |
| SIDE RADIUS | 0.150 INCHES NOMINAL |
