NSN 5999-01-197-2597
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-197-2597 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: 03610411, 0361041-1, 0803012122, 08-0301-2122, 03610411, 0361041-1, 5999-01-197-2597, 01-197-2597, 5999011972597, 011972597
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | DEC 19, 1984 | 01-197-2597 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |
REFERENCE DRAWINGS & PICTURES
METAL

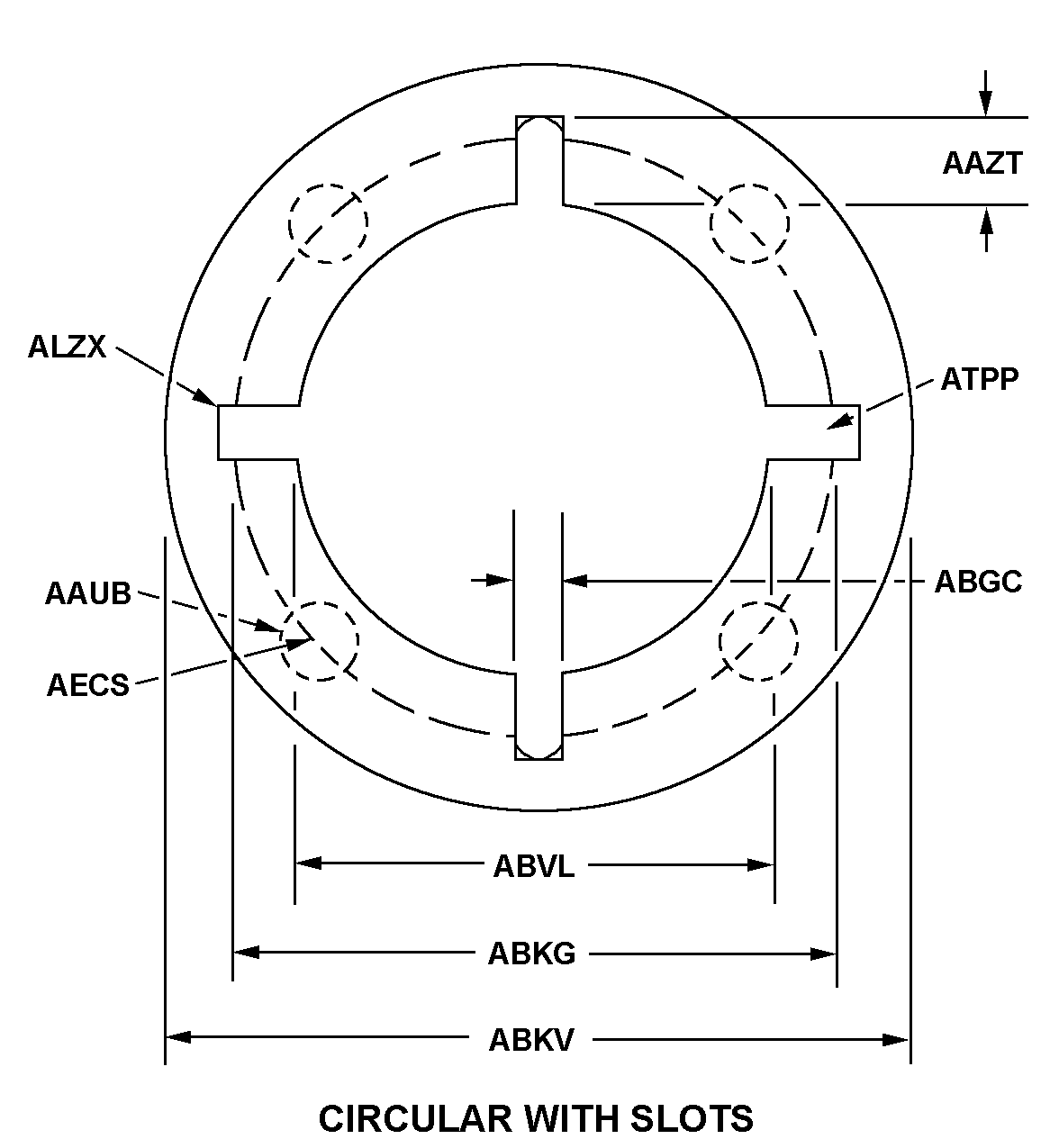

CIRCULAR WITH SLOTS
Cross Reference | NSN 5999-01-197-2597
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 0361041-1 | 12881 | METAL TEXTILES CORPORATIONDBA METAL TEXTILES |
| 08-0301-2122 | 18565 | PARKER-HANNIFIN CORPORATIONDBA PARKER CHOMERICS DIV |
| 0361041-1 | 24587 | RAYTHEON COESD LONG ISLAND DIV |
Technical Data | NSN 5999-01-197-2597
| Characteristic | Specifications |
|---|---|
| ENVIRONMENTAL PROTECTION MATERIAL LOCATION | THROUGHOUT SEALING GASKET |
| CROSS-SECTIONAL SHAPE STYLE | 0 METAL |
| CROSS-SECTIONAL THICKNESS | 0.030 INCHES NOMINAL |
| STYLE DESIGNATOR | CIRCULAR WITH SLOTS |
| SLOT DEPTH | 0.034 INCHES MINIMUM AND 0.049 INCHES MAXIMUM |
| SLOT WIDTH | 0.125 INCHES NOMINAL |
| OUTSIDE DIAMETER | 1.230 INCHES NOMINAL |
| APERTURE DIAMETER | 0.963 INCHES NOMINAL |
| SLOT QUANTITY | 1 |
