NSN 5999-01-232-1505
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-232-1505 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: 7546056P3, 219B7892P1, 402110101215, 40-21-1010-1215, 5999-01-232-1505, 01-232-1505, 5999012321505, 012321505
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | MAY 09, 1986 | 01-232-1505 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |

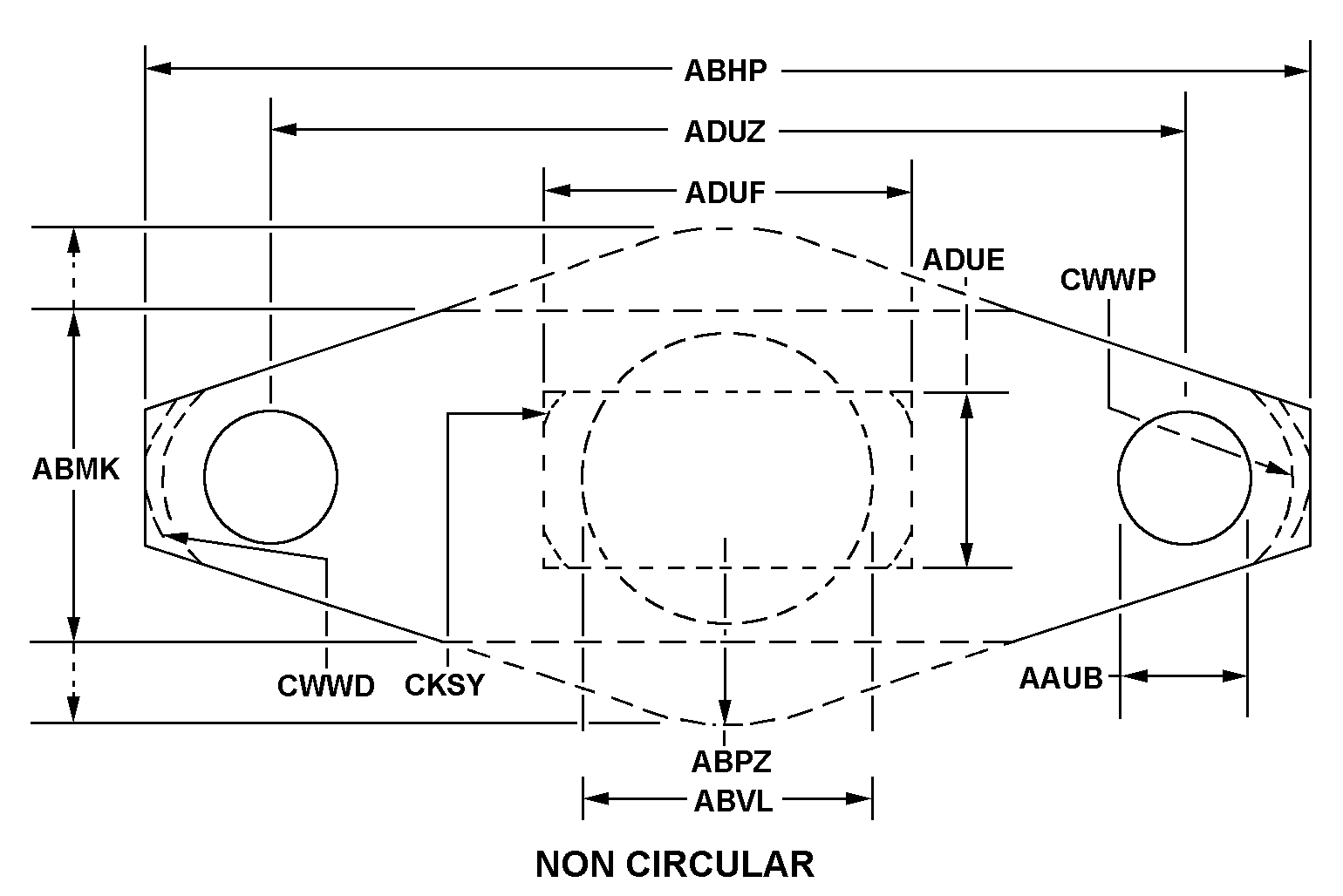

REFERENCE DRAWINGS & PICTURES
METAL AND NONMETALLIC MATERIALS
NON-CIRCULAR
Cross Reference | NSN 5999-01-232-1505
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 7546056P3 | 99971 | LOCKHEED MARTIN CORPNAVAL ELECTRONICS & SURVEILLANCE |
| 219B7892P1 | 99971 | LOCKHEED MARTIN CORPNAVAL ELECTRONICS & SURVEILLANCE |
| 40-21-1010-1215 | 18565 | PARKER-HANNIFIN CORPORATIONDBA PARKER CHOMERICS DIV |
Technical Data | NSN 5999-01-232-1505
| Characteristic | Specifications |
|---|---|
| ENVIRONMENTAL PROTECTION MATERIAL LOCATION | THROUGHOUT RF SHIELDING GASKET |
| CROSS-SECTIONAL SHAPE STYLE | 9 METAL AND NONMETALLIC MATERIALS |
| CROSS-SECTIONAL HEIGHT | 0.032 INCHES NOMINAL |
| STYLE DESIGNATOR | NON-CIRCULAR |
| HOLE DIAMETER | 0.073 INCHES NOMINAL |
| OVERALL LENGTH | 0.880 INCHES NOMINAL |
| END RADIUS | 0.260 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN BOLT HOLES ALONG LENGTH | 0.700 INCHES NOMINAL |
| SIDE RADIUS | 0.090 INCHES NOMINAL |
| SPECIAL FEATURES | FOUR 0.125 IN. W SLOTS ON 90 DEGREE ANGLES |
| PRECIOUS MATERIAL | SILVER |
| PRECIOUS MATERIAL AND LOCATION | THROUGHOUT RF SHIELDING GASKET SILVER |
