NSN 5999-01-259-5466
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-259-5466 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: JCM15521003, JCM-15521-003, JCM15521003, JCM-15521-003, 5999-01-259-5466, 01-259-5466, 5999012595466, 012595466
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JUL 18, 1987 | 01-259-5466 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |
REFERENCE DRAWINGS & PICTURES
METAL AND NONMETALLIC MATERIALS

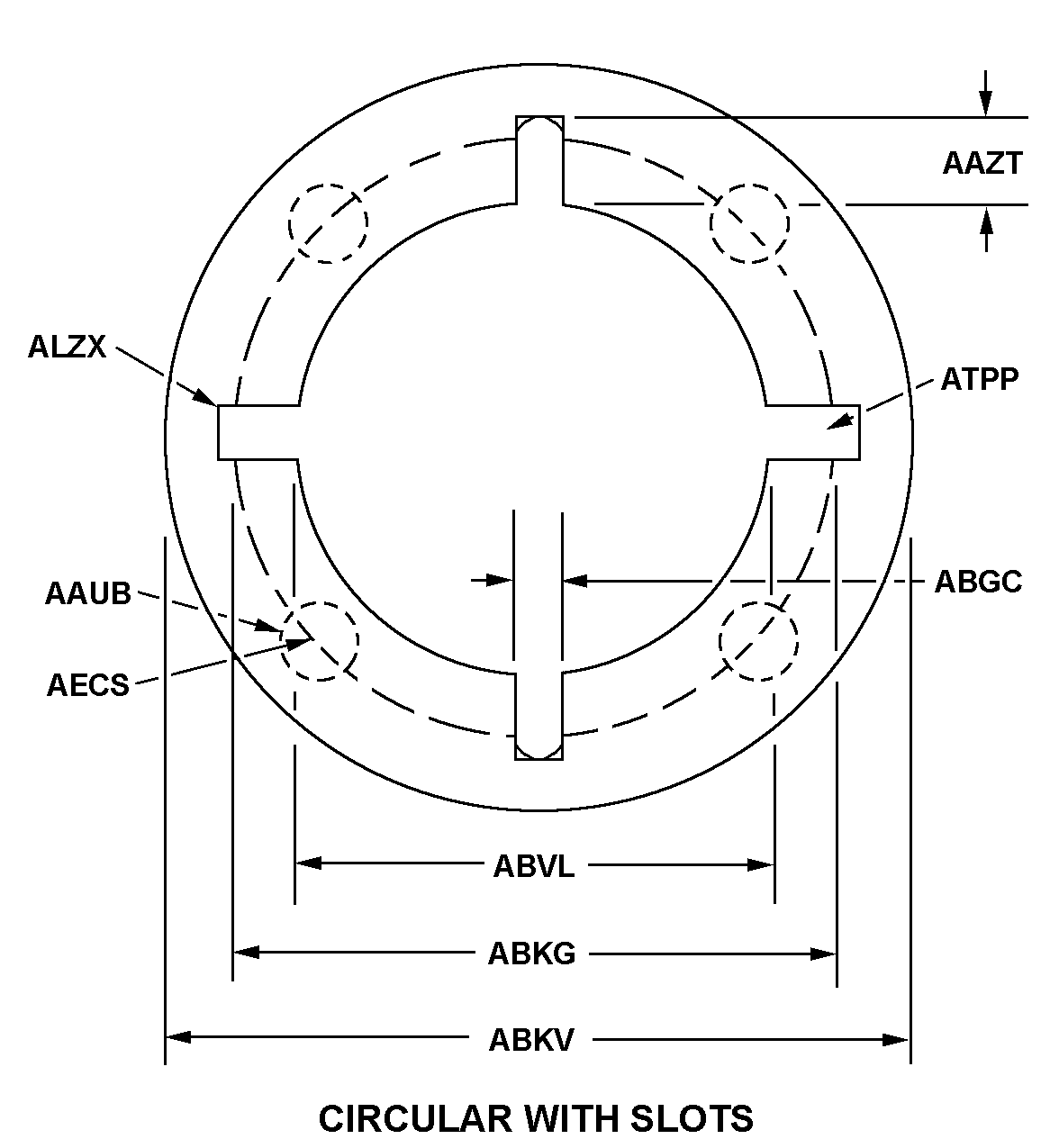

CIRCULAR WITH SLOTS
Cross Reference | NSN 5999-01-259-5466
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| JCM-15521-003 | 58905 | STRIKE WEAPONS AND UNMANNED AVIATION |
| JCM-15521-003 | 95310 | UNIDYNAMICS/SAINT LOUIS INCCONROE OPNS |
Technical Data | NSN 5999-01-259-5466
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | 9 METAL AND NONMETALLIC MATERIALS |
| CROSS-SECTIONAL HEIGHT | 0.032 INCHES NOMINAL |
| STYLE DESIGNATOR | CIRCULAR WITH SLOTS |
| SLOT DEPTH | 0.110 INCHES NOMINAL |
| OUTSIDE DIAMETER | 2.380 INCHES NOMINAL |
| APERTURE DIAMETER | 1.780 INCHES NOMINAL |
| SLOT RADIUS | 0.060 INCHES NOMINAL |
| SLOT QUANTITY | 1 |
