NSN 5999-01-274-4075
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-274-4075 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: L356 001 420, 6190400, 5999-01-274-4075, 01-274-4075, 5999012744075, 012744075
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | MAR 08, 1988 | 01-274-4075 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |
REFERENCE DRAWINGS & PICTURES
METAL

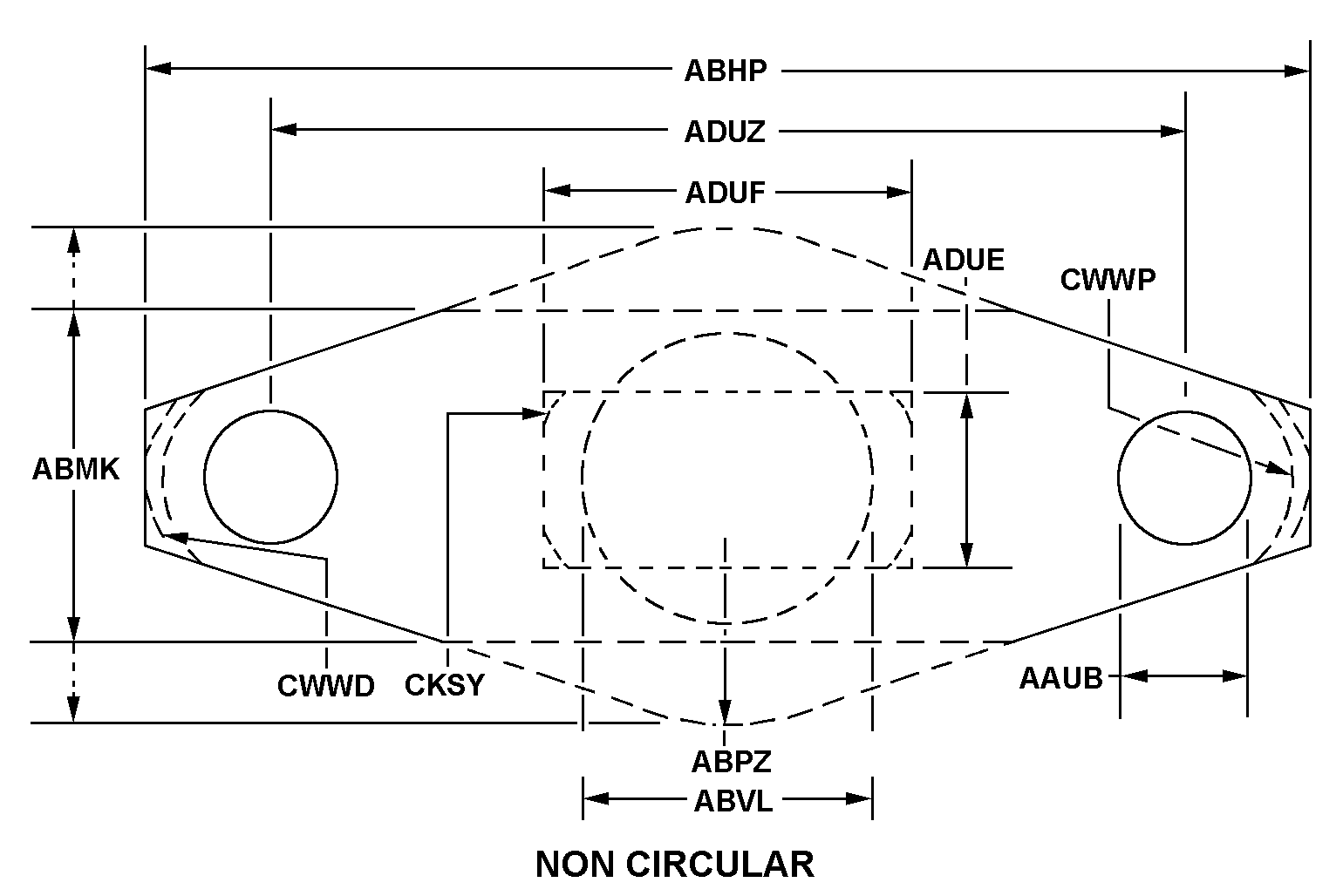

NON-CIRCULAR
Cross Reference | NSN 5999-01-274-4075
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| L356 001 420 | 36090 | LOCKHEED MARTIN LIBRASCOPECORP |
| 6190400 | 53711 | NAVAL SEA SYSTEMS COMMAND |
Technical Data | NSN 5999-01-274-4075
| Characteristic | Specifications |
|---|---|
| ENVIRONMENTAL PROTECTION MATERIAL LOCATION | THROUGHOUT RF SHIELDING GASKET |
| CROSS-SECTIONAL SHAPE STYLE | 7 METAL |
| CROSS-SECTIONAL THICKNESS | 0.062 INCHES NOMINAL |
| STYLE DESIGNATOR | NON-CIRCULAR |
| HOLE DIAMETER | 0.190 INCHES NOMINAL |
| OVERALL LENGTH | 1.320 INCHES NOMINAL |
| OVERALL WIDTH | 1.000 INCHES NOMINAL |
| APERTURE WIDTH | 0.540 INCHES NOMINAL |
| APERTURE LENGTH | 0.640 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN BOLT HOLES ALONG LENGTH | 1.000 INCHES NOMINAL |
| APERTURE CORNER RADIUS | 0.030 INCHES MAXIMUM |
