NSN 5999-01-320-7789
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-320-7789 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: 1251409, 125-1-409, 1251409, 125-1-409, 030101B830, 03-0101-B830, 5999-01-320-7789, 01-320-7789, 5999013207789, 013207789
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JUN 02, 1990 | 01-320-7789 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |

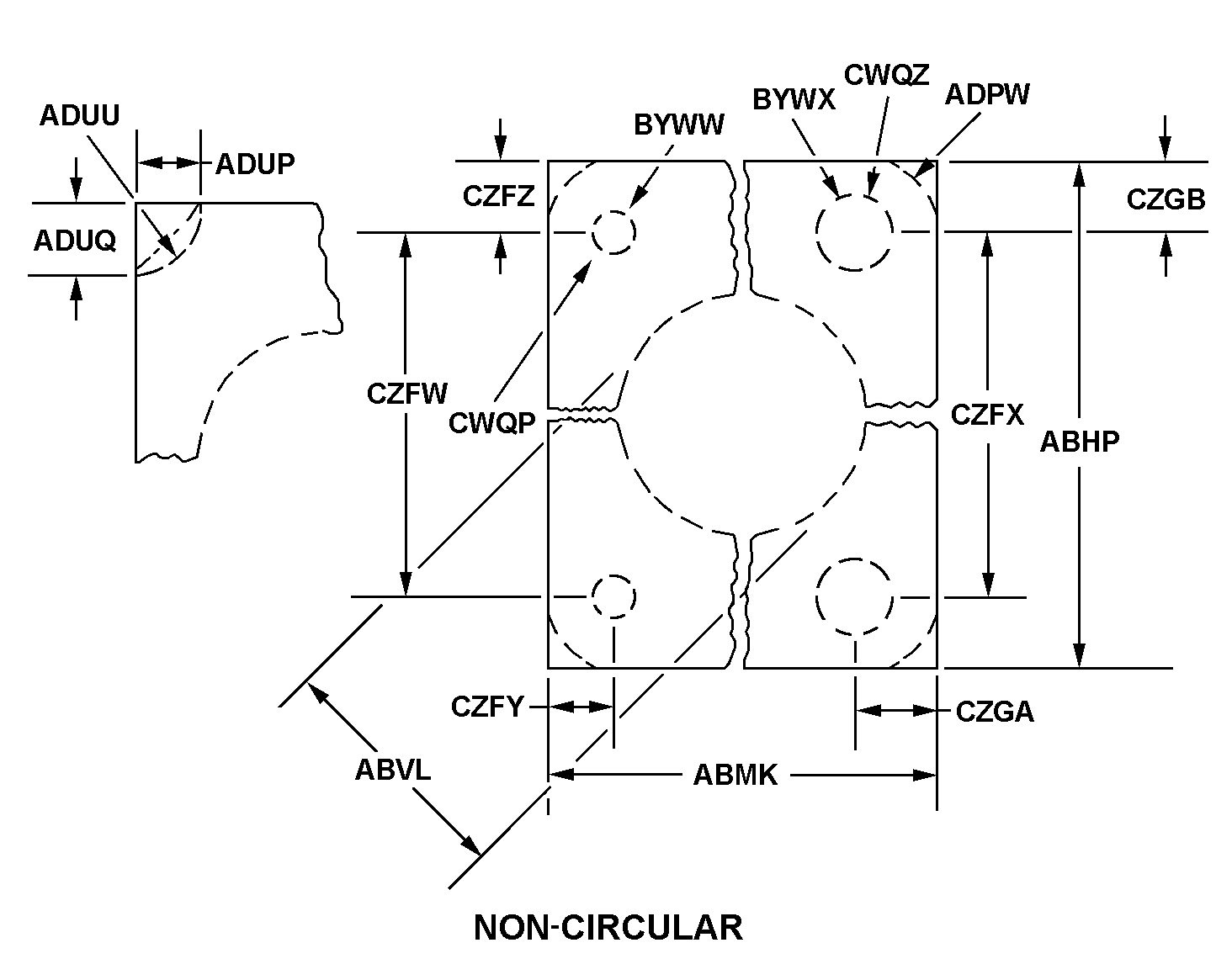

REFERENCE DRAWINGS & PICTURES
METAL
NON-CIRCULAR SQUARE W/APERATURE
Cross Reference | NSN 5999-01-320-7789
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 125-1-409 | 82005 | ALLARD NAZARIAN GROUP, INC.DBA GRANITE STATE MANUFACTURING |
| 125-1-409 | 18565 | PARKER-HANNIFIN CORPORATIONDBA PARKER CHOMERICS DIV |
| 03-0101-B830 | 18565 | PARKER-HANNIFIN CORPORATIONDBA PARKER CHOMERICS DIV |
Technical Data | NSN 5999-01-320-7789
| Characteristic | Specifications |
|---|---|
| ENVIRONMENTAL PROTECTION MATERIAL LOCATION | AROUND RF SHIELDING GASKET APERTURE |
| CROSS-SECTIONAL SHAPE STYLE | 5 METAL |
| MINOR WIDTH | 0.120 INCHES NOMINAL |
| CROSS-SECTIONAL HEIGHT | 0.060 INCHES NOMINAL |
| MINOR HEIGHT | 0.060 INCHES NOMINAL |
| STYLE DESIGNATOR | NON-CIRCULAR SQUARE W/APERATURE |
| OVERALL LENGTH | 3.330 INCHES NOMINAL |
| OVERALL WIDTH | 3.330 INCHES NOMINAL |
| APERTURE DIAMETER | 1.440 INCHES NOMINAL |
| SMALLEST BOLT HOLE DIAMETER | 0.140 INCHES NOMINAL |
| LARGEST BOLT HOLE DIAMETER | 0.170 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN SMALLEST BOLT HOLES | 1.235 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN LARGEST BOLT HOLES | 2.500 INCHES NOMINAL |
| OUTSIDE EDGE TO SMALLEST BOLT HOLE CENTER DISTANCE ALONG WIDTH | 1.050 INCHES NOMINAL |
| OUTSIDE EDGE TO SMALLEST BOLT HOLE CENTER DISTANCE ALONG LENGTH | 1.050 INCHES NOMINAL |
| OUTSIDE EDGE TO LARGEST BOLT HOLE CENTER DISTANCE ALONG WIDTH | 0.440 INCHES NOMINAL |
| OUTSIDE EDGE TO LARGEST BOLT HOLE CENTER DISTANCE ALONG LENGTH | 0.440 INCHES NOMINAL |
| SMALLEST BOLT HOLE QUANTITY | 4 |
| LARGEST BOLT HOLE QUANTITY | 4 |
