NSN 5999-01-323-7106
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-323-7106 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: 7143471, 714347-1, 5999-01-323-7106, 01-323-7106, 5999013237106, 013237106
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | AUG 05, 1990 | 01-323-7106 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |

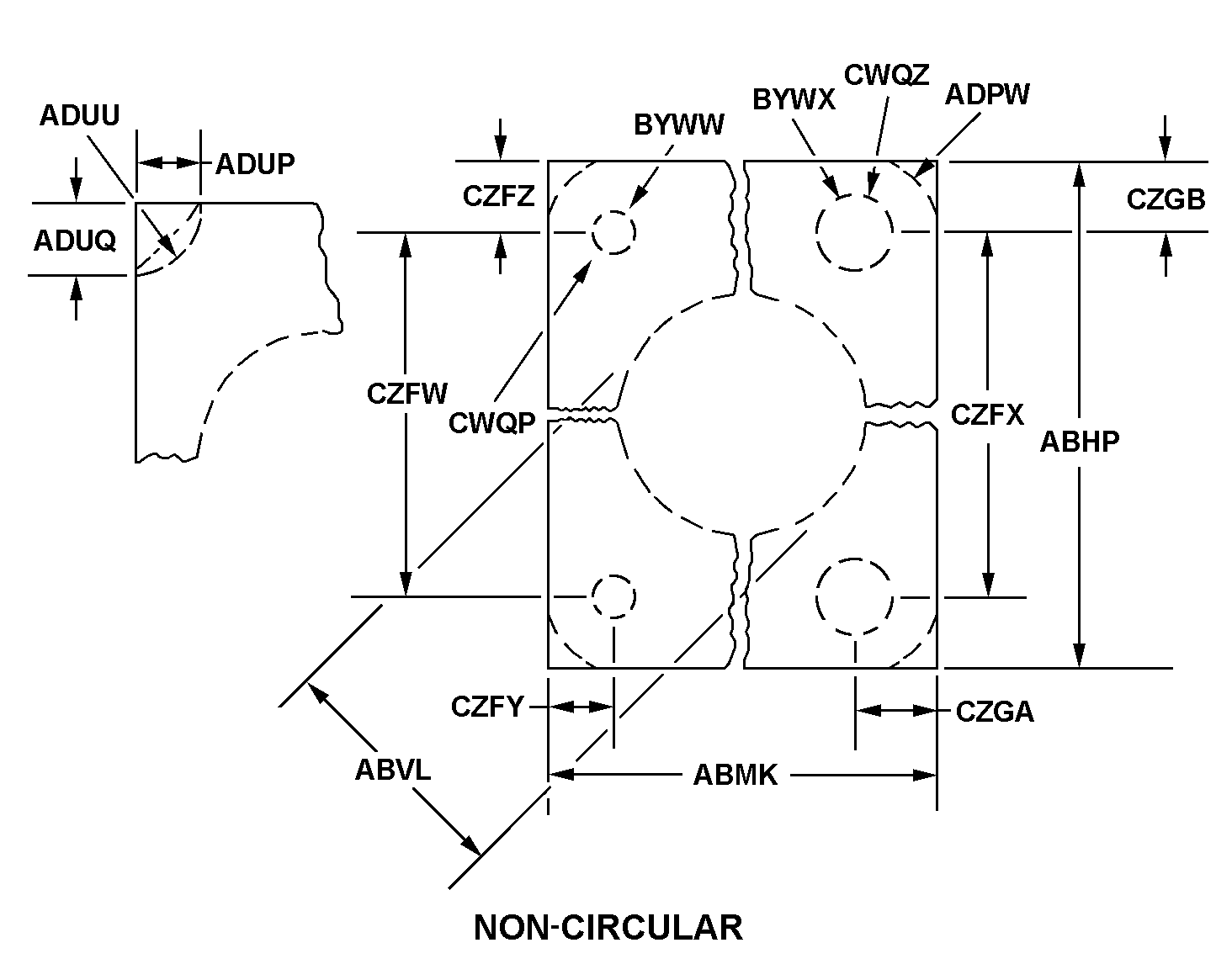

REFERENCE DRAWINGS & PICTURES
METAL AND NONMETALLIC MATERIALS
NON-CIRCULAR BEVELED W/APERATURE
Cross Reference | NSN 5999-01-323-7106
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 714347-1 | 05869 | RAYTHEON COMPANYDBA RAYTHEON |
Technical Data | NSN 5999-01-323-7106
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | 9 METAL AND NONMETALLIC MATERIALS |
| CROSS-SECTIONAL HEIGHT | 0.020 INCHES NOMINAL |
| STYLE DESIGNATOR | NON-CIRCULAR BEVELED W/APERATURE |
| OVERALL LENGTH | 1.141 INCHES NOMINAL |
| OVERALL WIDTH | 1.141 INCHES NOMINAL |
| APERTURE DIAMETER | 0.734 INCHES NOMINAL |
| OUTSIDE CORNER BEVEL LENGTH ALONG WIDTH | 0.1145 INCHES NOMINAL |
| OUTSIDE CORNER BEVEL LENGTH ALONG LENGTH | 0.1145 INCHES NOMINAL |
