NSN 5999-01-388-0858
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-388-0858 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: 030102A253, 03-0102-A253, 7060021901101, 70600-21901-101, 5999-01-388-0858, 01-388-0858, 5999013880858, 013880858
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | MAR 19, 1994 | 01-388-0858 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |

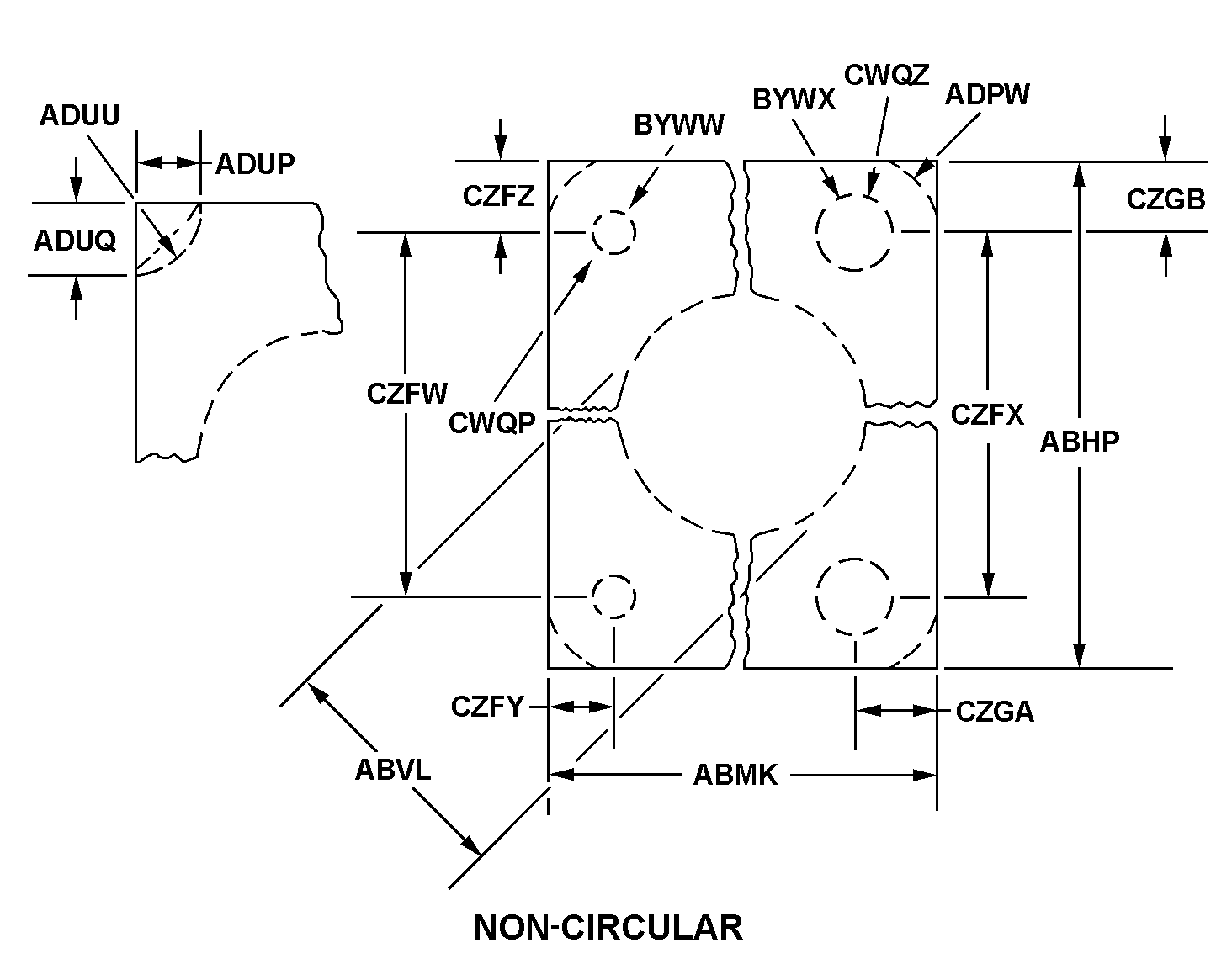

REFERENCE DRAWINGS & PICTURES
METAL AND NONMETALLIC MATERIALS
NON-CIRCULAR ROUNDED W/APERATURE
Cross Reference | NSN 5999-01-388-0858
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 03-0102-A253 | 18565 | PARKER-HANNIFIN CORPORATIONDBA PARKER CHOMERICS DIV |
| 70600-21901-101 | 78286 | SIKORSKY AIRCRAFT CORPORATIONDBA SIKORSKY |
Technical Data | NSN 5999-01-388-0858
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | 9 METAL AND NONMETALLIC MATERIALS |
| CROSS-SECTIONAL HEIGHT | 0.190 INCHES NOMINAL |
| STYLE DESIGNATOR | NON-CIRCULAR ROUNDED W/APERATURE |
| OVERALL LENGTH | 6.630 INCHES NOMINAL |
| OVERALL WIDTH | 2.630 INCHES NOMINAL |
| APERTURE DIAMETER | 1.000 INCHES NOMINAL |
| SMALLEST BOLT HOLE DIAMETER | 0.250 INCHES NOMINAL |
| LARGEST BOLT HOLE DIAMETER | 0.630 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN SMALLEST BOLT HOLES | 3.000 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN LARGEST BOLT HOLES | 5.000 INCHES NOMINAL |
| SPECIAL FEATURES | LARGE HOLES HAVE INSERTS OF ALUMINUM WIRE MESH, WITH 0.250 IN DIA. HOLES |
