NSN 5999-01-394-2102
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-394-2102 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: A3050423, A3050423, 5999-01-394-2102, 01-394-2102, 5999013942102, 013942102
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | AUG 04, 1994 | 01-394-2102 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |
REFERENCE DRAWINGS & PICTURES
METAL AND NONMETALLIC MATERIALS

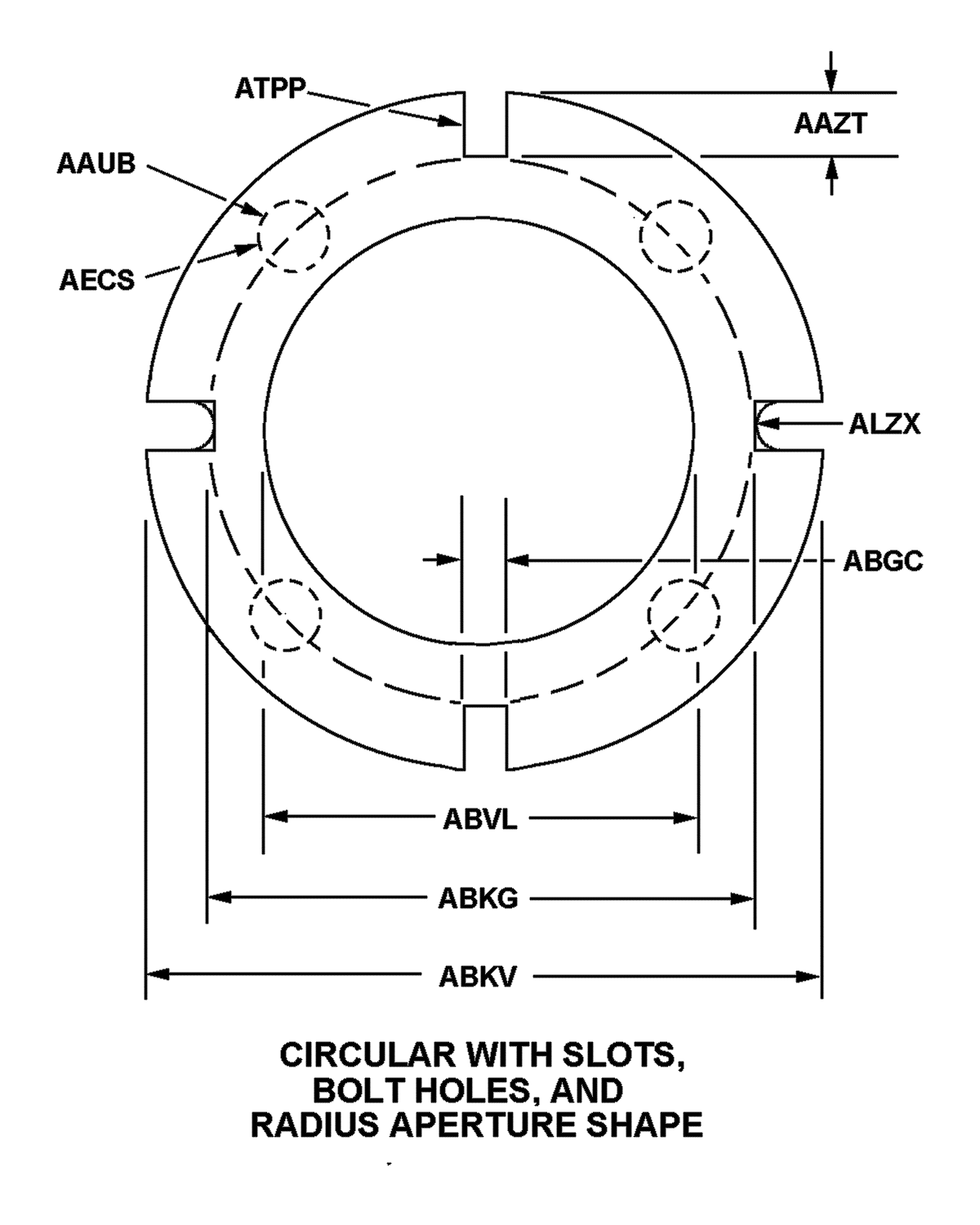

CIRCULAR WITH SLOTS, BOLT HOLES, AND RADIUS APERTURE SHAPE
Cross Reference | NSN 5999-01-394-2102
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| A3050423 | 18565 | PARKER-HANNIFIN CORPORATIONDBA PARKER CHOMERICS DIV |
| A3050423 | 80063 | US ARMY COMMUNICATIONS &ELECTRONICS MATERIEL READINESS |
Technical Data | NSN 5999-01-394-2102
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | 9 METAL AND NONMETALLIC MATERIALS |
| CROSS-SECTIONAL HEIGHT | 0.032 INCHES NOMINAL |
| STYLE DESIGNATOR | CIRCULAR WITH SLOTS, BOLT HOLES, AND RADIUS APERTURE SHAPE |
| HOLE DIAMETER | 0.062 INCHES NOMINAL |
| BOLT CIRCLE DIAMETER | 0.155 INCHES NOMINAL |
| OUTSIDE DIAMETER | 0.600 INCHES NOMINAL |
| APERTURE DIAMETER | 0.400 INCHES NOMINAL |
| SLOT RADIUS | 0.020 INCHES NOMINAL |
| BOLT HOLE QUANTITY | 1 |
| SLOT QUANTITY | 3 |
