NSN 5999-01-395-2432
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-395-2432 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: A3110782001, A3110782-001, A3110782001, A3110782-001, 5999-01-395-2432, 01-395-2432, 5999013952432, 013952432
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | AUG 25, 1994 | 01-395-2432 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |

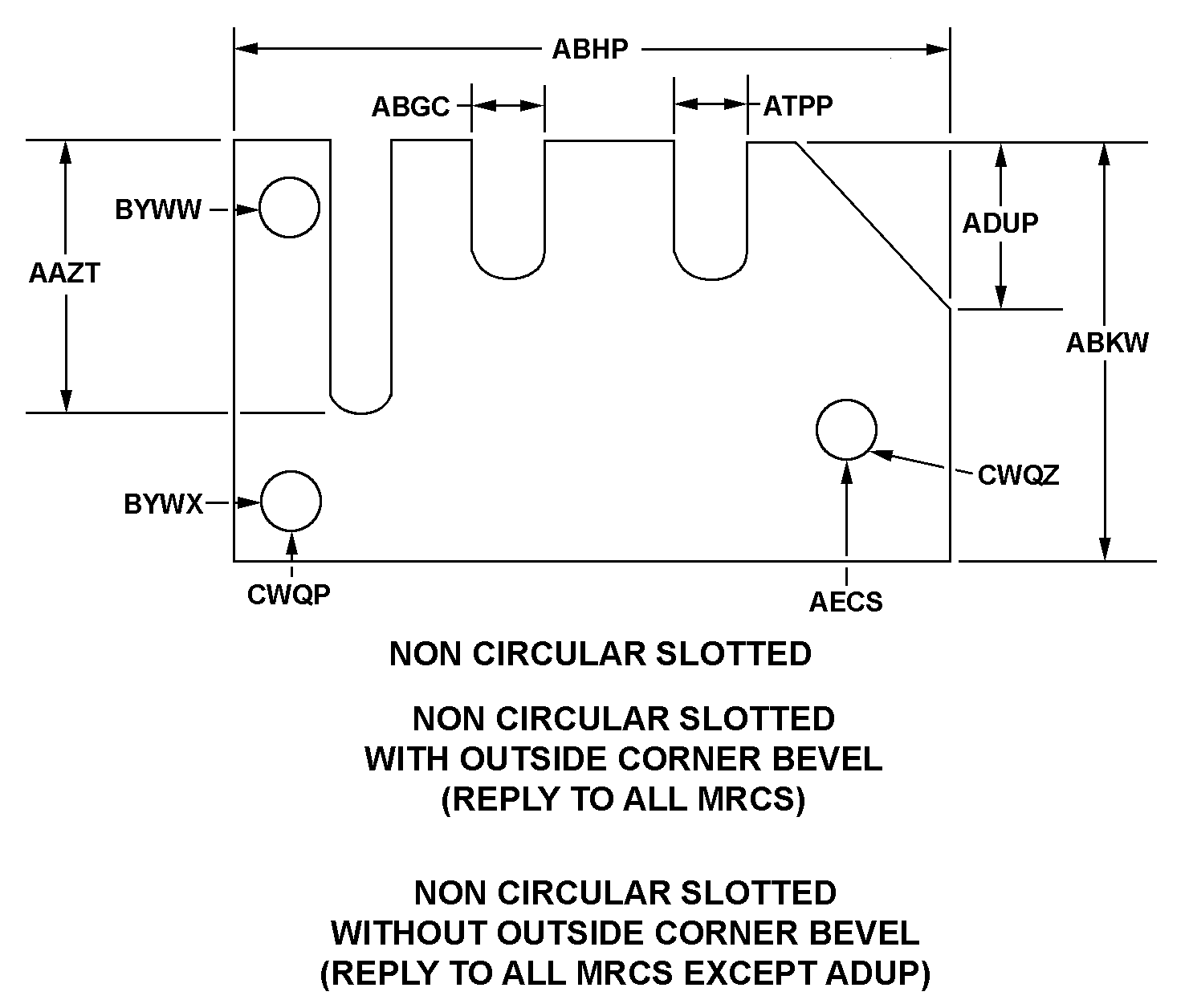

REFERENCE DRAWINGS & PICTURES
METAL AND NONMETALLIC MATERIALS
NON-CIRCULAR SLOTTED W/OUTSIDE CORNER BEVEL
Cross Reference | NSN 5999-01-395-2432
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| A3110782-001 | 00724 | RAYTHEON COMPANYDBA RAYTHEON |
| A3110782-001 | 80063 | US ARMY COMMUNICATIONS &ELECTRONICS MATERIEL READINESS |
Technical Data | NSN 5999-01-395-2432
| Characteristic | Specifications |
|---|---|
| COLOR | RED |
| CROSS-SECTIONAL SHAPE STYLE | 9 METAL AND NONMETALLIC MATERIALS |
| STYLE DESIGNATOR | NON-CIRCULAR SLOTTED W/OUTSIDE CORNER BEVEL |
| SLOT DEPTH | 0.160 INCHES NOMINAL |
| SLOT WIDTH | 0.300 INCHES NOMINAL |
| OVERALL LENGTH | 2.480 INCHES NOMINAL |
| OVERALL HEIGHT | 1.230 INCHES NOMINAL |
| OUTSIDE CORNER BEVEL LENGTH ALONG WIDTH | 0.620 INCHES NOMINAL |
| SMALLEST BOLT HOLE DIAMETER | 0.750 INCHES NOMINAL |
| BOLT HOLE QUANTITY | 1 |
