NSN 5999-01-410-9791
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-410-9791 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: 2043AS70101, 2043AS701-01, 2043AS70101, 2043AS701-01, 2043AS70101, 2043AS701-01, 10129913, 5999-01-410-9791, 01-410-9791, 5999014109791, 014109791
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | MAR 15, 1995 | 01-410-9791 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |

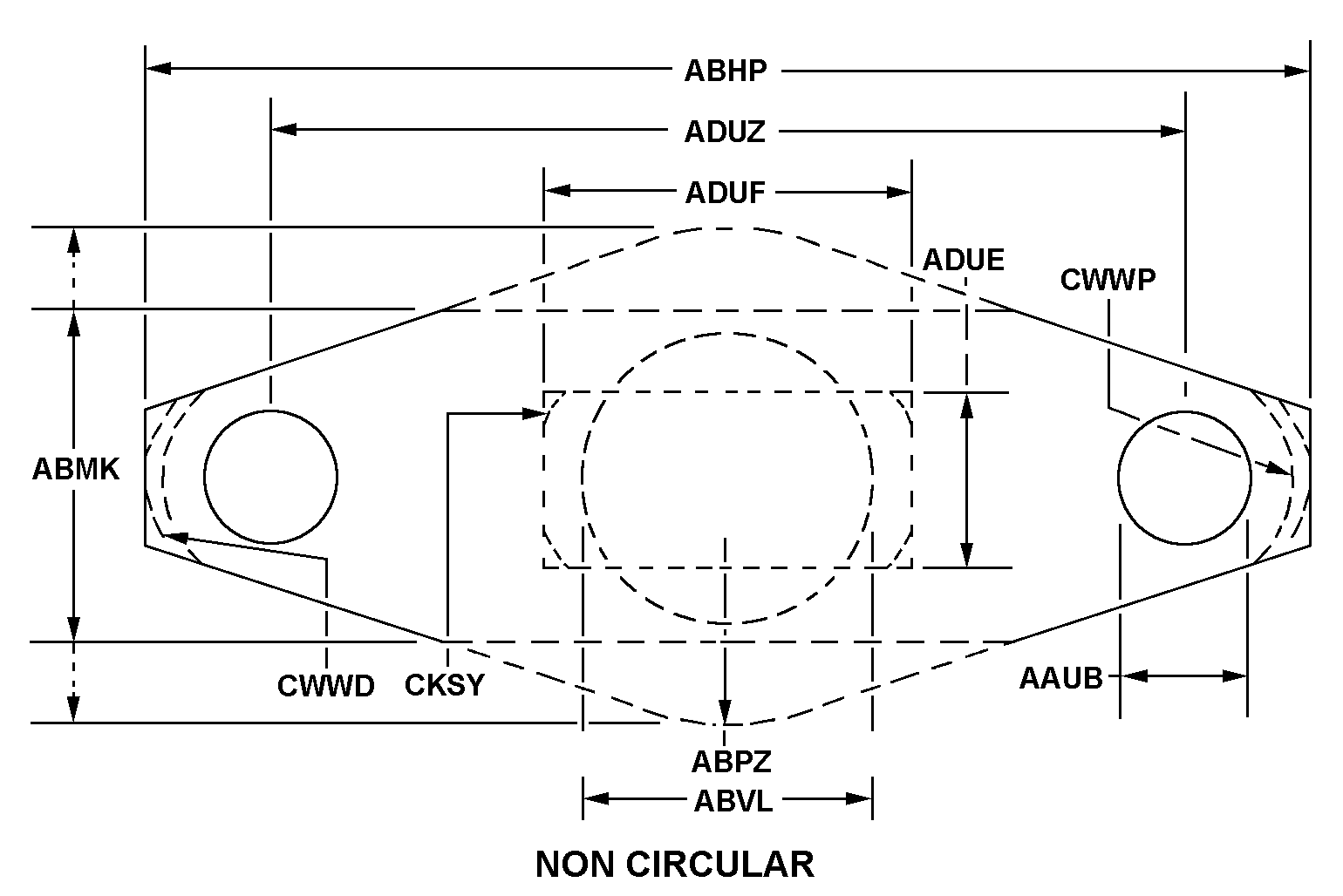

REFERENCE DRAWINGS & PICTURES
METAL AND NONMETALLIC MATERIALS
NON-CIRCULAR
Cross Reference | NSN 5999-01-410-9791
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 2043AS701-01 | 16331 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN |
| 2043AS701-01 | 0NNS4 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN SIMULATION |
| 2043AS701-01 | 30003 | NAVAL AIR SYSTEMS COMMAND MANAGEDORIGINAL DESIGN ACTIVITY NOT |
| 10129913 | A486G | NIMIKKEISTOKESKUS NCB FINLAND |
Technical Data | NSN 5999-01-410-9791
| Characteristic | Specifications |
|---|---|
| ENVIRONMENTAL PROTECTION MATERIAL LOCATION | THROUGHOUT RF SHIELDING GASKET |
| CROSS-SECTIONAL SHAPE STYLE | 9 METAL AND NONMETALLIC MATERIALS |
| CROSS-SECTIONAL HEIGHT | 0.062 INCHES NOMINAL |
| STYLE DESIGNATOR | NON-CIRCULAR |
| HOLE DIAMETER | 0.170 INCHES NOMINAL |
| OVERALL LENGTH | 1.860 INCHES NOMINAL |
| OVERALL WIDTH | 0.640 INCHES NOMINAL |
| APERTURE WIDTH | 0.520 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN BOLT HOLES ALONG LENGTH | 1.547 INCHES NOMINAL |
| PRECIOUS MATERIAL | SILVER |
| PRECIOUS MATERIAL AND LOCATION | EMI/RFI CONDUCTIVE PARTICLE SURFACES SILVER |
