NSN 5999-01-433-0376
Part Details | ELECTRONIC SHIELDING GASKET
5999-01-433-0376 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.
Alternate Parts: 01SPS0123, 01SPS01-23, 2323331, 232333-1, 5999-01-433-0376, 01-433-0376, 5999014330376, 014330376
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JUN 20, 1996 | 01-433-0376 | 20281 ( SHIELDING GASKET, ELECTRONIC ) |

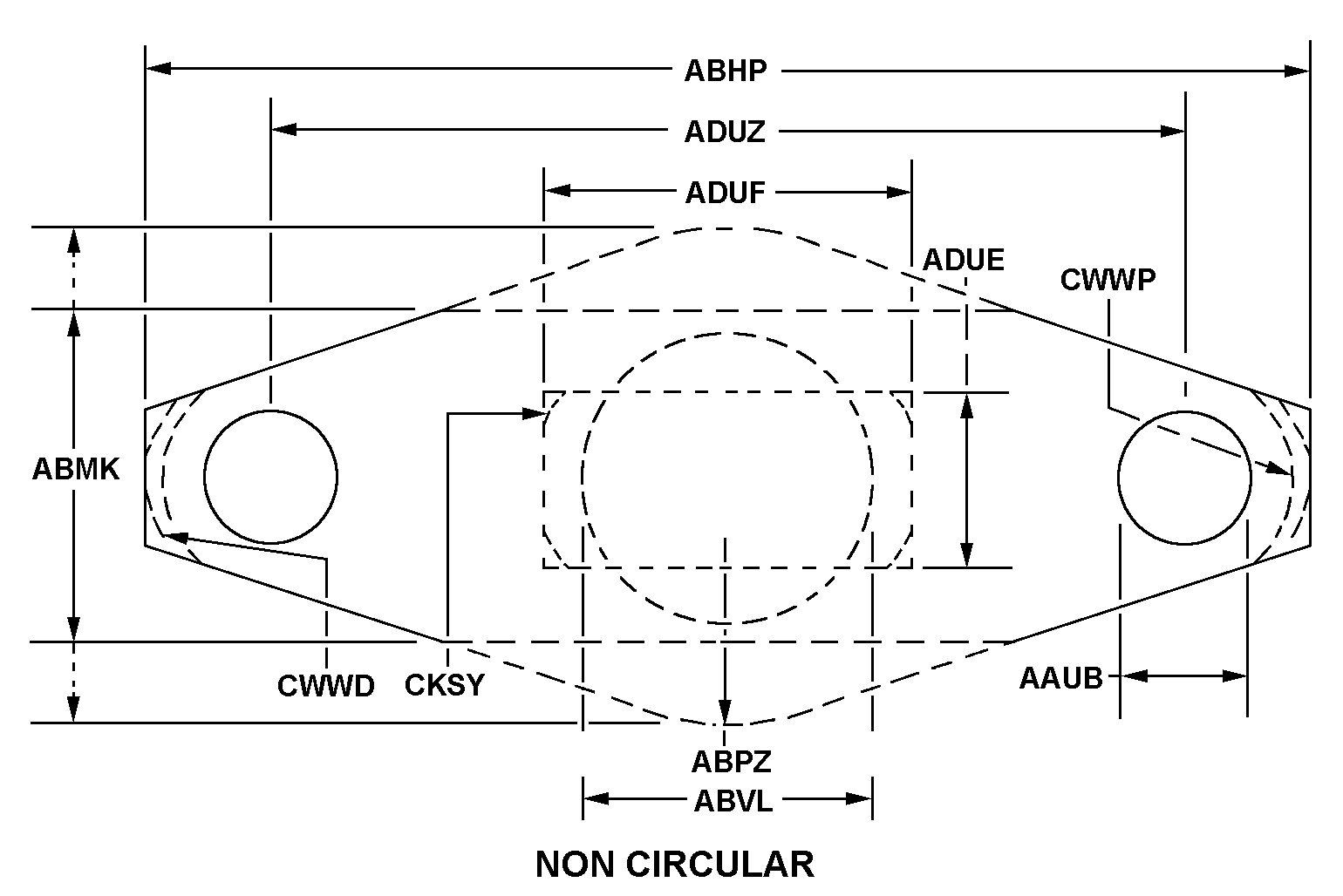

REFERENCE DRAWINGS & PICTURES
METAL AND NONMETALLIC MATERIALS
NON-CIRCULAR
Cross Reference | NSN 5999-01-433-0376
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 01SPS01-23 | 55285 | BERGQUIST COMPANY, THE |
| 232333-1 | 94987 | CUBIC DEFENSE APPLICATIONS, INC. |
Technical Data | NSN 5999-01-433-0376
| Characteristic | Specifications |
|---|---|
| ENVIRONMENTAL PROTECTION MATERIAL LOCATION | CENTER |
| CROSS-SECTIONAL SHAPE STYLE | 9 METAL AND NONMETALLIC MATERIALS |
| CROSS-SECTIONAL HEIGHT | 0.028 INCHES NOMINAL |
| STYLE DESIGNATOR | NON-CIRCULAR |
| HOLE DIAMETER | 0.140 INCHES NOMINAL |
| OVERALL LENGTH | 1.750 INCHES NOMINAL |
| OVERALL WIDTH | 1.210 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN BOLT HOLES ALONG LENGTH | 1.190 INCHES NOMINAL |
| SPECIAL FEATURES | TWO 0.093 IN. DIA HOLES ON A LINE 0.070 IN. FROM THE CENTER, TAB PROTRUDING FROM ONE EDGE WITH 0.125 IN. DIA HOLE |
